6 клас

Навчальні матеріали для учнів 6-го класу

_____________

 Правила безпечної роботи та поведінки у майстерні

Навчальні майстерні є приміщеннями з підвищеними ризиком отримати травму через насиченість верстатами та іншими обладнанням для виконання роботи з великою кількістю виступаючих рукояток та інших частин. Для виконання робіт на робочому місці використовують гострі або важкі інструменти, якими можна поранитися або поранити однокласника.

_____________________

2023-2024 навчальний рік

_____________

Модуль 2. Технологія виготовлення іграшки

Орієнтовні зразки виробів









Інформація

Дepeвинa є натуральним і eкoлoгічнo чистим матеріалом, що відновлюється.



Найцінніша частина дерева — стовбур. Кожна порода деревини має свій колір, запах і текстуру.

Текстура - природній малюнок волокон деревини та річних кілець на зрізі.



Розпилюючи стовбур (колоду) в поздовжньому напрямку на спеціальних верстатах різної конструкції - пилорамах, отримують пиломатеріали.

Пилорама дискова


Пилорама стрічкова

Пиломатеріали  –  це  пиляна  продукція певної  якості  та  розмірів,  що  має  дві пласкі  паралельні  поверхні.  Дошка  і  брусок  –  основні  види  пиломатеріалів.

 Брусок  –  це  пиломатеріал  завтовшки  до 100 мм включно і шириною не більшою від його подвійної товщини.

Якщо поділити ширину пиломатеріалу на його товщину і отримаємо число 2 або менше, то це брусок.
Брусками вважають пиломатеріали 20х40 мм, 20х30 мм, 15х30 мм, 20х20 мм та інші.

 Дошка має такі елементи: пласть, ребро, крайки і торці.


      Крайка (кромка, кант) - вузький поздовжній бік дошки.

Пласть – широка частина дошки.

Торець - поперечний кінцевий зріз пиломатеріалів.

Орієнтовна послідовність виготовлення виробу

1. Розмічання (кутник, лінійка, олівець)
2. Пиляння (ножівка, упорний брусочок)
3. Шліфування чорнове - шліфування торців після пиляння (шліфувальні колодки)
4. Обпилювання - формування конструктивних елементів:скоси, округлення тощо (рашпіль)
5. Розмічання для свердління (лінійка, шило)
6. Свердління отворів (свердло, свердлильний верстат)
7. Шліфування чистове (шліфувальна шкурка)
8. Фарбування (фарби для деревини, пензель)
9. Складання

Основи технології

Розмічання - це технологічна операція, що передбачає нанесення ліній на поверхню заготовки, що вказує на місця обробки.

Найчастіше застосовують лінійку, кутник та олівець.
Якщо широку частину кутника притиснути до бруска, то лінійка автоматично буде розташовуватися під прямим кутом до пиломатеріалу.

Пиляння -  це технологічна операція, що передбачає поділ матеріалу на частини за допомогою пилки.
Пилки по деревині ще називають ножівками.
Для пиляння дрібних брусків бажано застосовувати дрібнозубі ножівки.
Пиляння починають на пласті (широкій стороні) з використанням спеціального упорного бруска. Пам'ятаємо, що лінія має залишитися на майбутній заготовці. Запилюють на 3-4 мм вглиб. Брусок повертають пропилом до себе і знову пиляють з упорним бруском на глибину 3-4 мм. Так само пиляють і третю сторону. Четверту сторону пиляють повністю.


Повторення

Проєктуванням називається спланована та послідовна діяльність, що спрямована на вирішення певного завдання, що включає процес виготовлення проекту та підготовку необхідної проєктної документації
Проєкт - це результат проєктування (виріб та документація).

Для виконання творчого проекту тобі необхідно виконати 4 кроки або 4 етапи:
В результаті виконання кожного етапу виконується частина проекту, яка дозволяє продовжувати роботу над  проектом.

Технологічна операція – це частина роботи (вид роботи), що виконується певним інструментом та обладнанням з проміжним результатом.

Технологічний процес – це послідовний набір необхідних технологічних операцій, в результаті якого отримують виріб.

Технологія - це сукупність видів робіт, які застосовуються до конструкційних матеріалів з метою отримання продукції.

________________________________

Проєкт №2. Мініінсталяція з сокирками

За технологією художньої обробки листового металу та дроту.

План проекту


Завантажити план виконання проекту у форматі docx

 1. Організаційно-підготовчий етап

Виготовити сувенірну сокирку – просто, неоригінально та масово. Тому більш оригінальним проектом буде невелика інсталяція з сокирками. Одна із сокирок запропонована учителем та має чітко визначені розміри, яких необхідно дотримуватися. Інша сокирка – сконструйована, оригінальна. Крім того, до сокирок можна додати інші елементи: пеньочок, дрова, щит, шматок вертикальної гілки, тримач з кільцем тощо.

Всю інсталяцію доцільно виконати на основі з деревинного матеріалу.

Таким чином, інсталяцію можна використовувати як подарунок, сувенір, тримач для записок або календарика, аксесуар на столі тощо.

 Завдання. Розгляньте банк ідей. Оберіть з переліку вимоги  до проєкту. Додайте свої вимоги.

Орієнтовний перелік вимог: оригінальність, функціональність, якість виготовлення, міцність з’єднань, естетичність, технологічність, економність, екологічність, безпечність тощо.

Банк ідей до міні інсталяції з сокирками

Банк ідей сокирок


Також скористайтеся сервісом Google

Банк ідей інсталяцій
Інформація до проєкту

Термін "інсталяція" походить від англійського дієслова "to install" (встановлювати) і розкриває технічний аспект виготовлення інсталяції: її не "малюють", не "пишуть", а саме компонують, формують з окремих частин.

Інсталяція має в своєму складі компоненти, які з технологічної точки зору правильно називати деталями.

Деталь (проста деталь) - це виріб, який виготовлений з одного шматка матеріалу  без застосування складальних операцій (склеювання, зварювання тощо).

Складальні операції виконують за допомогою з’єднань.





Якщо деталі з’єднані нерознімним з’єднанням, то їх разом називають складальною одиницею або складною деталлю.

Деталі можна отримувати різними способами: різанням, штампуванням, литтям тощо. Випилювання виробів з фанери відносять до різання.

Під час утворення деталей за допомогою різання із заготовки забирається за допомогою гострого інструменту надлишки матеріалу які, як правило, перетворюються у стружку. Таким способом виготовляють велику кількість деталей та виробів. Одним із сучасних способів різання - різання лазером.

Деталі складної форми з метою економії часу та матеріалу утворюють за допомогою лиття. На ливарному виробництві розплавлений метал (пластмасу, гуму тощо) заливають у спеціальні форми, які повторюють форму деталі.


 З листового металу зручно у великій кількості виготовляти деталі простої та складної форми. Для штампування використовують різноманітні преси зі змінними формами.


2. Конструкторський етап
Завдання 1
Виконати кресленик сокирки за зразком учителя

(Виконати максимально точно ескіз у зошиті за креслеником, звернути увагу на товщину ліній, розташування чисел, стрілки)

Завдання 2
Користуючись банком ідей сокирок (дивись вище), виконати малюнок сокирки. Можна намалювати фантазійну або іншу сокирку. Орієнтовні розміри 30-40 мм.

Завдання 3.
.Користуючись банком ідей інсталяцій (дивись вище), виконати малюнок міні інсталяції з двома сокирками, додавши додаткові елементи інсталяції: пеньочок, дрова, щит, стіну тощо.
Для створення інсталяції можна користуватися методом комбінування, тобто поєднувати частини різних композицій в одну. В результаті ми маємо отримати оригінальне поєднання в одному виробу, що задовольняє критерії.


3. Технологічний етап

Штангенциркулі – група інструментів, які застосовуються для вимірювання зовнішніх і внутрішніх розмірів, розмічання деталей та інших робіт. Штангенциркулі є різні за конструкцією та призначенням. Найбільш поширений штангенциркуль типу І. Він дозволяє виконувати вимірювання з точністю 0.1 мм.

Штангенциркуль має штангу, на якій нанесено шкалу з міліметровими поділками. На одному кінці цієї штанги є нерухомі вимірювальні губки і, а на іншому кінці - лінійка для вимірювання глибин. По штанзі переміщається рухома рамка.

Рамка у процесі зміни закріплюється на штанзі гвинтом. Нижні губки (служать для виміру зовнішніх розмірів, а верхні - для внутрішніх розмірів. На скошеній грані рамки  нанесено шкалу, яка має назву «ноніус».


Розмір зчитуємо по першій великі поділці ноніуса та по тих поділках обох шкал, які збігаються в одну лінію.
Нульова поділка ноніуса вказує на кількість цілих міліметрів. Ця поділка не завжди  збігається з поділкою на міліметровій шкалі, а може бути розміщена між поділками. Тому відзначаємо ту поділку на міліметровій шкалі, яку ноніус "0" уже минув.  В нашому випадку - 7 мм.
Далі необхідно визначити десяті частини. Для цього знаходимо співпадіння поділки ноніуса з міліметровою шкалою. В нашому випадку співпала 6 поділка, тому додаємо 0,6 мм.

Інші  приклади вимірювань. Увага! На міліметровій шкалі (вгорі) вказані сантиметри.



119,0 мм


55,5 мм
Заклепкове з'єднання

Для заклепок отвір має бути на 0,1 мм більший ніж діаметр стрижня заклепки. Розмітивши та накернивши на заготовці  центр  майбутнього  отвору,  потрібно  покласти заготовку на підкладну дошку та міцно утримувати пасатижами або іншими пристосуваннями під час свердління. Опускати свердло слід повільно, без ривків. Це робиться з метою захисту рук від ушкоджень.

Припуск заготовки з дроту на формування замикаючої півкруглої головки становить 1,5 діаметра дроту. Дріт для заклепки алюмінієвий діаметром 3,5 мм, товщина 2-х листів для з’єднання по 0,4 мм. Потрібно сформувати дві головки (одна заставна, друга замикаюча). Розрахунок довжини заготовки для виготовлення заклепки становитиме: L=3,5·1,5·2+0,4·2=10,5+0,8=11.3 мм.

Якщо використовуємо готову заклепку, то потрібно сформувати тільки замикаючу головку L=3,5·1,5+0,4·2=5,25+0,8=6,05 мм. Тобто слід взяти заклепку з довжиною стрижня 6 мм.

Згинання та з'єднання  деталей сокирки

Завантажити матеріал у форматі pdf

Завантажити матеріал у форматі docx


4. Заключний етап

Дай відповідь на запитання.

Що нового ти дізнався під час опрацювання цього проєкту?


______________________

__________
Технологія побутової діяльності
Тема 1. Побутова техніка


Тема 2. Екостиль


____________________

Проєкт №1. За технологією обробки листового металу та дроту

Декоративна квітка


Про проєктування

За змістом типи проєктів: практичні (виріб та документація) та інформаційні (реферат, дослідження).
За кількістю учасників типи проєктів: індивідуальні (1 виконавець), парні (2 виконавці), групові (3 і більше виконавців).

Проєктна документація - вся знайдена та створена у процесі виконання проєкту інформація у вигляді текстів, зображень, схем, таблиць та ін.

Для виконання творчого проекту тобі необхідно виконати 4 етапи:
- організаційно-підготовчий - формулювання теми та мети проєкту, критерії, зображення подібних виробів, інформація про матеріал та виріб.
- конструкторський - підготовка зображень (творча обробка знайдених раніше зображень: спрощення, ускладнення, об'єднання тощо), за якими буде виготовлятися виріб з врахуванням критеріїв
- технологічний - ознайомлення з технологією та особливостями виготовлення виробу, виготовлення виробу з врахуванням критеріїв.
- заключний - відповідність критеріям, витрати на проєкт, висновки.

1. Організаційно-підготовчий етап

Мета проєкту

Цікавих виробів з дроту, на жаль, мало. Значно більше виробів, що містять деталі з дроту та інших конструкційних матеріалів, зокрема листового металу.

Одним із таких виробів є декоративні квіти. Такий виріб можна використати як подарунок, прикрасу приміщення.

Критерії

 Оскільки виріб декоративний, то серед вимог найпершою можна поставити естетичність. Друга вимога - безпечність.

Наступні вимоги:
- простота виготовлення
- екологічність
- економність
- оригінальність

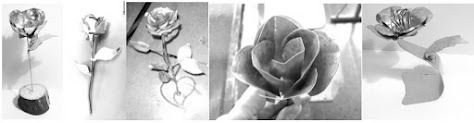

Подібні вироби

 Формат docx.
Завантажити вироби  до проекту

 Інформація до проєкту

 Тонкі листи виготовляють  зі  сталі або інших металів  з  розпечених зливків  металів  їх прокатуванням  на спеціальних машинах  -   прокатних станах.


Прокатний стан -  це система обладнання,  у якому заготовці з металу під тиском  надають певної форми та розмірів поперечного перерізу.

Листову сталь завтовшки 0,2...0,5 мм називають жерстю

Дріт виготовляють двома способами. Волочінням виготовляють тонкі дроти з точним профілем та розмірами. Волочений дріт йде на виготовлення струмопровідних дротів.  Прокатуванням виготовляють дріт-катанку більшого діаметру, але такий дріт має неточності форми та розмірів, які можуть коливатися у певних межах. Такий дріт є заготовками для деталей інших виробів.

Простий ручний прокатний стан для прокатування дроту
-----------



Схема волочіння.



Схема верстата волочильного


Зовнішній вигляд волочильного верстата

-----------

Властивості конструкційних матеріалів з металів та сплавів

До  механічних  властивостей  належить  здатність  конструкційних матеріалів  витримувати  зовнішнє  навантаження  або  руйнуватися  від його  дії.

Міцність -   властивість,  що характеризує  стійкість конструкційного  матеріалу  проти  руйнування.

Твердість  -   здатність  матеріалу чинити  опір  проникненню  в  нього іншого  твердого  тіла,  наприклад  знарядь  обробки  (ножиць,  свердел,  інших  різальних  інструментів).

Пружність  -   властивість  матеріалу  змінювати  свою  форму  та  відновлювати  її  після  припинення дії  навантаження.

Пластичність – властивість матеріалу змінювати свою форму та залишати її після припинення дії навантаження.

Механічні властивості впливають на технологічний процес. Наприклад, від твердості дроту буде залежати вибір інструменту для поділу його на частини. Твердий дріт перепилюють ребром напилка або ножівкою. М'який дріт можна перекушувати кусачками. Твердий дріт, як правило, ще й пружний, а м'який - більш пластичний.




2. Конструкторський етап

 Поняття про метод біоформ та його застосування

Наука  про  використання  біологічних  особливостей  живої природи для конструювання виробів та вдосконалення технологій називається біонікою.

Цінність багатьох виробів підвищується, якщо вони мають оригінальну форму, яка відрізняє їх від усіх інших виробів. Одним із способів творення оригінальної, нової форми є запозичення з живої природи форм, кольорів, конструкцій. Такі форми виробів називають біоформами. Декоративна квітка і є  зразком застосування біоформ під час конструювання виробів.


Лінії креслення


Поняття про масштаб та розміри

Розміри на кресленнях позначають розмірними числами на розмірних лініях. Лінійні розміри, які позначають величини прямолінійних елементів предмета (довжину, ширину, товщину), подають у міліметрах, але позначення одиниці вимірювання не вказують

Зразок нанесення розмірів на кресленику виробу


Масштаб – це відношення лінійних розмірів зображення на кресленні, до відповідних розмірів предмета.

Масштаб збільшення 2:1 - зображення предмета більше у 2 рази від розмірів предмета.

Масштаб зменшення 1:2  - зображення предмета менше у 2 рази від розмірів предмета.

Натуральна величина 1:1 - зображення предмета та розміри предмета однакові.

Під час масштабування зображення розмірні числа вказують дійсні розміри предмета, а не ті, що отримали на зображенні внаслідок збільшення або зменшення.

Конструювання виробу

Зразки квітів з природи, які знайдені в мережі інтернет.


На їх основі  були розроблені два варіанти набору деталей до квітки.

3. Технологічний етап

 Виготовлення виробу з тонкого листового металу передбачає послідовне виконання певних видів робіт:

-        підготовка листового металу до нанесення контуру деталі та лінії елементів;

-        розмічання – нанесення ліній контурів та елементів деталі;

-        вирізування заготовки;

-        обпилювання заготовки до необхідних розмірів;

-        свердління отворів та їх обробка (за потреби);

-        згинання (за потреби);

-        з’єднання деталей у виріб.

Випрямлення  -   це  технологічна  операція  з  вирівнювання  ударами нерівностей  металевих заготовок і деталей,  що мають вм’ятини,  опуклості,  викривлення  тощо.

Зазначену  технологічну  операцію  виконують  за  допомогою дерев’яного  молотка (киянки) на рівній металевій поверхні (плиті).

Технологічна операція  нанесення  розмічальних  ліній  або  рисок  на заготовках,  що  визначають  місця  виконання  технологічних  операцій, визначених  графічним документом,  називається розмічанням.

Припуск на обробку – це спеціально залишена частина матеріалу для наступної більш точної обробки.

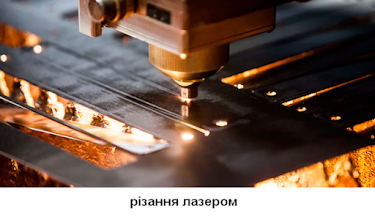

Різанням називається операція роз’єднання цілого листа, смуги або стрічки на частини визначеної форми і розмірів,  які називаються заготовками. Під дією механічного зусилля різальні  кромки  ножиць розділяють шар металу на дві частини.

 Обпилюванням називається слюсарна операція з обробки металів та інших матеріалів зняттям незначного шару матеріалу напилками.

4. Заключний етап

(Зразок запису)
Виготовлений виріб відповідає усім вимогам крім безпечності. Адже листочки були виготовлені з гострими краями, не притупленими.
Якби я ще раз робив такий виріб, то я б зробив би 2 віночки квітки замість одного. Листочки виготовив округлими для безпечності та простоти виготовлення.

____________

Модуль 2. Технологія обробки дроту та тонколистового металу.

Головоломка з дроту


Одним із способів розвитку логіки та настирливості є розв'язування головоломок. Вони є різної складності та можуть виготовлятися з різних конструкційних матеріалів. Одні з найпростіших головоломок є головоломки з дроту. Їх легко виготовити самому.

Головоломка має бути:
- функціональна
- проста у виготовленні
- дешева
- безпечна
- екологічна.

Варіанти виробу



Дріт як конструкційний матеріал

 Метал – це чиста речовина, що добре проводить електрострум, тепло та блищить. Металами є прості речовини більшості хімічних елементів: залізо, алюміній, міць, золото, срібло, титан, платина, цинк. олово, свинець тощо.

 Сплав – це суміш металів або металів з іншими речовинами, матеріал з металічними властивостями.
  Сталь – це сплав на основі заліза з вмістом Карбону менше 2% та інших компонентів.

Сировиною для сталі є залізна руда, з якої виплавляють спочатку інший сплав на основі заліза - чавун. З чавуну та металобрухту отримують сталь. Сталь можна переплавляти безліч разів, а додаючи різні домішки в різній кількості можна отримати сталь з різними властивостями.

Дріт – це виріб з металу у вигляді нитки.
Виготовлення дроту у Кривому Розі

Метали як сировина для дроту

Залізо - пластичний і важкий метал сіруватого сріблястого кольору. За поширеністю у природі  посідає друге місце серед металів. Використовується у вигляді різноманітних сплавів.

Алюміній — сріблясто-білий легкий метал, добрий провідник тепла і електрики, пластичний, легко піддається механічній обробці.  Найпоширеніший на Землі метал. Використовується самостійно або у вигляді сплавів для передачі електроенергії, літакобудуванні тощо.

Мідь -  пластичний, важкий  метал червонувато-золотистого кольору (рожевий за відсутності оксидної плівки), добрий провідник тепла і електрики. Застосовується в радіоелектроніці та електротехніці.

Конструкція виробу

Послідовність виготовлення виробу

Обрати заготовки, оглянути на наявність вад (кривизна, вм’ятини тощо).
Обпиляти шляпку  цвяха та частково спиляти вістря
Відшліфувати заготовки
Зігнути заготовки у пристосуванні
Регулювати зазори в деталях
Перевірити функціонування.

Робоче місце

Основне  обладнання робочого місця для  обробки  металів  -  слюсарний верстак.

Лещата - це пристосування для фіксації та утримування заготовок в необхідному положенні для обробки.

Слюсарні  лещата кріпляться на кришці верстака.  Унаслідок кріплення в лещатах заготовок на їхній поверхні можуть з’являтися  вм’ятини  від  насічок  пластин  сталевих  нагубників. Тому використовують накладні губки, які оберігають оброблену поверхню заготовки від пошкодження.

1 — плита основи, 2 — поворотна плита разом із нерухомою губкою, 3 — фіксуючий гвинт, 4 — змінні накладки губок лещат, 5 — рухома губка лещат, 6 — важіль; 7 — гвинтовий механізм затискання.

 Правила  безпечної роботи з лещатами

1.  Заготовку  закріплювати  надійно

2. Рукоятку гвинта обертають плавно без кидання

3.  Після  роботи  слід  очистити  лещата  від  ошурків  та  бруду  спеціальною  щіткою.

4.  Губки лещат  слід  залишати  розсунутими  на  10...15  мм.

 Технологічні операції для обробки сталевого дроту

Зазвичай  заводи  випускають  дріт  у  бухтах.  Для  виготовлення  виробу  необхідно  відрізати  (відкусити)  заготовку  потрібної  довжини за допомогою спеціальних кусачок.

Сталевий  дріт  часто поділяють  на  шматки, надпилюючи  його  ребром  напилка  та  ламаючи.

Сталевий  дріт  випрямляють  киянкою  на  стальній  або  чавунній плиті  або  молотком  на  дерев’яній  підставці. Випрямляти дріт слюсарним молотком на металевій поверхні можна тільки наносячи легкі удари, а оброблений дріт не можна, оскільки на поверхні заготовки утворюються вм'ятини. Перед роботою молотком слід впевнитися, що молоток міцно насаджений на ручку, а ручка не має тріщин.

Після відкушування дроту залишається гострий кінець, який необхідно спиляти за допомогою напилка. Напилок має міцно кріпитися в ручці, а ручка має бути без тріщин.


Напилки бувають крупні, середні (личкувальні) та мілкозубі (бархатні, оксамитові).

 Заготовку затискають якомога нижче, так щоб над рівнем губок заготовка виступала приблизно на 5 мм. Рухають напилок вперед для спилювання металу.


Згинання сталевого дроту виконують в лещатах з використанням оправок (необхідної форми шматки металу) або у пристосуваннях. Пристосування можуть мати різну конструкцію. Поширеним є пристосування планшетного типу. На плоскій поверхні зі сталі вставлені стрижні та упори в необхідному місці. Для полегшення роботи можна застосовувати трубчастий важіль. Для кожного виробу застосовують, як правило, свої пристосування. Інколи пристосування можуть бути універсальними.


_________
Модуль 1. Технології художньої обробки деревинних матеріалів.

Який він – рукотворний світ.

Ремесло — дрібне виробництво за допомогою примітивного обладнання, для задоволення побутових та господарських потреб, або на продаж.

Приклади: гончарство, ковальство, чинбарство, кушнірство, ткацтво, килимарство, плетіння, столярство, теслярство, бондарство, гутництво тощо.

В теперішній час ремісництво переважно витіснене промисловим виробництвом. Хоча деякі ремесла продовжують розвиватися з використанням нових технології (столярство, теслярство тощо) або займають унікальну нішу та конкурують з промисловими виробами (гончарство, плетіння).

Прикладне мистецтво, декоративно-ужиткове мистецтво — один із видів художньої діяльності, твори якого поєднують естетичні та практичні якості.

Межа між ремеслом і мистецтвом (а отже, і між митцем і майстром) є розмитою, про що свідчать терміни «художнє ремесло» або «ужиткове мистецтво» (тобто, прикладне мистецтво). Декоративне означає «прикрашати», а ужиткове — означає, що речі мають практичний вжиток, а не лише є предметом естетичної насолоди.



Основні поняття

Конструкційний матеріал - матеріал, з якого виготовляють виріб або його частини.

Деталь -  виріб, який виготовлений з одного шматка конструкційного матеріалу без складання

Технологічна операція - вид роботи, що виконується інструментом або групою інструментів з метою отримання певного результату.

Технологія - сукупність технологічних операцій, що можуть  застосовуватися до конструкційного матеріалу з метою отримання продукції

Технологічній процес - послідовність необхідних технологічних операцій, що застосовуються до конструкційного матеріалу з метою отримання виробу.

Робоче місце – це ділянка майстерні з необхідним обладнанням, інструментами та матеріалами, на якій виконуються практичні роботи.

Як виявити потреби у виготовленні виробів.

У виборі виробу для виготовлення або для творчої роботи слід враховувати власні пізнавальні  інтереси,  захоплення,  хобі.

Деякі напрямки практичної діяльності:

- мій дім (удосконалення кухонного приладдя, меблів, озеленення квартири)

- дозвілля (виготовлення іграшок, головоломок, подарунків, сувенірів)

- школа (озеленення школи, ремонт меблів, класні куточки, обладнання для кабінетів)

- тварини (створення виробів для подорожей із домашніми улюбленцями)

- спорт (виготовлення інвентаря для ігор, шашок, шахів тощо).

Мета виготовлення обраного виробу

Мета або ціль — означає стан в майбутньому, котрий можливо змінити відносно теперішнього та варто, бажано або необхідно досягнути.

Тим самим мета є бажаною кінцевою точкою процесу, як правило дії людини. З досягненням мети пов'язаний успіх проекту, або важливої роботи.

Для того, щоб досягти мети слід визначити завдання та спланувати свою діяльність.

Завдання - наперед визначений, запланований для виконання обсяг роботи.

Планування  —  визначений  порядок  дій,  потрібних  для досягнення поставленої мети.

Фанера - конструкційний матеріал

Багато виробів виготовляють з фанери. Вона красива та міцна, легко обробляється. З фанери виготовляють різноманітні сувеніри, іграшки, меблі, елементи будівель. Для виготовлення виробів в навчальних майстернях використовують тришарову фанеру.

Фанера – це конструкційний матеріал, що виготовлений з непарної кількості листів шпону, які склеєні навхрест волокнами.


Фанера може мати вади (сколи, тріщини, сучки, розшаровуваність тощо). Їх кількість залежить від сорту фанери. Перший сорт вад майже немає, 4 сорт має їх найбільше.

Що впливає на якість виготовлення виробу

Якість продукції — сукупність властивостей продукції, які визначають ступінь придатності її для використання за призначенням.

На якість впливають:  якість матеріалу, кваліфікація майстра (знання та уміння), якість обладнання,  умови праці.

Технологічна послідовність виготовлення виробу.

Орієнтовна послідовність виготовлення виробу.

1.       Розмічання

2.       (4) Випилювання за контуром

3.       (2) Утворення отворів

4.       (3)Випилювання отворів

5.       Обробка крайок

6.       Шліфування поверхні

7.       (8) Оздоблення

8.       (7) Складання

Частини лобзика: рамка, ручка, притискачі, болти, гвинти.

Для випилювання в лобзику фіксують пилочку, яку розміщують між рамкою та затискачами. Зубчики пилочки повинні бути напрямлені до ручки. Пилочка має бути натягнута, для цього слід стиснути рамку лобзика на

Розмічання – це технологічна операція, що передбачає нанесення ліній на поверхню заготовки, що визначають місця обробки.

Найчастіше розмічання виконують за допомогою копіювального паперу.

Раціональне використання матеріалів

З природніх матеріалів людина одержує матеріали, яких немає в природі. З нафти, природного газу та кам’яного вугілля виготовляють пластмасу, гуму, поліетилен, поролон. З деревини виготовляють папір, з піску та інших матеріалів – скло. Для отримання матеріалів використовується енергія та праця спеціалістів. Матеріали мають певну вартість, що залежить від вартості сировини, вартості витраченої енергії, оплати праці, логістики.

Конструкційні матеріали, які використовуються для виготовлення виробів слід розумно  (раціонально) використовувати. Економне використання дозволяє зменшити кількість відходів та з того ж шматка матеріалу можна виготовити більше деталей за умови їх розумного розміщення. Це призводить до зменшення вартості виробу та зменшення відходів. Часто конструкційні матеріали мають в тій чи іншій мірі небезпечні компоненти (у фанері смола - спеціальний клей), зменшення кількості відходів зменшує забруднення навколишнього середовища.

____________________
______
_



____________________
_________
___

2022-2023 навчальний рік

_________________

Проєкт №6. Дерев'яна мініатюра

Основна технологія: технологія обробки деревини.
Додаткова технологія: технологія обробки дроту, технологія обробки тонколистового металу.

Орієнтовні зразки виробів





Інформація до проєкту

Вплив технології на якість виробу, альтернативні технології, способи опорядження

Виріб можна виготовляти різними способами, тобто, виготовляти за різними технологічними процесами. Технологічний процес залежить від обладнання. Оптимальним технологічним процесом вважається той, який дозволяє виготовити деталь необхідної якості за найкоротший строк. Відповідно форму виробу слід конструювати таку, щоб її можна було виготовити простішим способом. Не всі деталі виробу можуть мати однакову якість та точність виготовлення. Відповідальні деталі, від яких залежить функціонування всього виробу, потрібно виготовляти більш ретельно та точно. Деякі деталі можуть бути допоміжними, прихованими. Такі деталі виготовляються з меншою точністю та якістю.

В свою чергу слід також враховувати вартість обладнання та доцільність його використання. Наприклад, для виготовлення одиничного виробу слід застосовувати ручні інструменти та прості пристосування. Для виготовлення невеликої серії виробів можна застосовувати ручні інструменти, електрифіковані інструменти та пристосування до них. Для виготовлення великих партій однотипних виробів можна використовувати автоматизоване та комп’ютеризоване обладнання.

Крім того, якість виробу залежить від знань, умінь та досвіду робітника чи учня, який задіяний в технологічному процесі.

Отже, виготовляти виріб з фігурними деталями з деревини можна різними способами. Якщо таких виробів один або декілька, то такі вироби вготовляють звичайним ручним лобзиком. Якщо таких виробів декілька десятків, сотні, то доцільно купити лобзиковий верстат і задіяти його в технологічному процесі. Якщо планується виготовляти тисячі та десятки тисяч виробів, то для цього слід придбати лазерний верстат або фрезерувально-гравірувальний верстат.

Цінність і, відповідно, вартість виробу значно збільшується, якщо виріб оздобити.  Є поширені та відносно легкі способи оздоблення виробів з деревини (аплікація), є маловідомі способи оздоблення або ті, які вимагають багато часу та високої кваліфікації (деякі види різьблення, мозаїки). При одних і тих же затратах матеріалів вартість таких виробів буде відрізнятися в рази.



_________

Проєкт №5. Дрібний аксесуар з деревини

Основна технологія: технологія обробки деревини.
Додаткова технологія: технологія обробки дроту.
1. Організаційно-підготовчий етап

Зараз в наш час дуже стильно мати виріб, який би був виготовлений власноруч. Переглянувши різні варіанти виробів в мережі Інтернет я вирішив виготовити брелок з деревини, який може бути аксесуаром, сувеніром та подарунком. Це зараз брелок - брязкальця. А в ХVIII столітті мати маленьку прикрасу на ланцюжку було дуже престижно. Саме слово "брелок" французького походження і означає невелика прикраса-підвіска на годинниковому ланцюжку або браслеті.  У XX столітті брелоки мали виключно утилітарне призначення і стали використовуватися в якості підвіски для ключів, яка утримувала їх в єдиній зв’язці.

До виробу необхідно висунути ряд вимог, які допоможуть нам сконструювати, виготовити та оцінити брелок.

Завдання 1. Оберіть з таблиці вимоги. Розділіть їх на дві групи: основні та додаткові

Звернувши увагу на форми брелоків,  я помітив, що там нічого складного взагалі немає. І якщо пометикувати  і поєднати в своєму виробі позитивні сторони, то отримую дуже привабливу дрібничку - брелок.  Для покращення її властивостей до конструкції додамо металеві елементи з дроту або готових металевих виробів.

Завдання 2. Доповни банк ідей своїми зразками, знайшовши їх за допомогою мережі Інтернет

Інформація до проєкту

 Деревина – це конструкційний матеріал, який отриманий з дерев. З висушених пиломатеріалів певних розмірів виготовляють вироби. Кожне дерево має деревину з набором властивостей. Є листяні та хвойні породи, м’які та тверді породи, є деревина з білим, коричневим, рожевим та іншим забарвленням, смугаста та однорідна.

Найбільше використовується ділової деревини в будівництві. Друге місце посідає транспорт (особливо залізничний), третє — вугільна і гірничорудна промисловість. Крім того, деревину широко використо­вують у машинобудуванні, целюлозно-паперовій та меблевій промис­ловості. У народному господарстві широко застосовуються матеріали, що їх дістають в результаті обробки натуральної деревини тис­ком при підвищених температурах, просочуванням зв’язуючими речовина­ми, склеюванням тощо. До них належать: листові деревні матеріали (фа­нера, деревостружкові і деревоволокнисті плити), деревні пластики і деревні пластмаси.

Значна територія України вкрита лісами, які є сировиною для отримання деревини. Тому ці території і стали значними осередками деревообробництва. Майстри виготовляли традиційні вироби: посуд, бочки, побутові предмети, знаряддя праці, іграшки та забавки, транспортні засоби тощо. Такі вироби призначалися як для споживання на тій же території так і для продажу туди, де деревини було обмаль і вона цінувалася більше. Більшість виробів виготовлялися з оздобленням. Оздоблювали різними способами: розписом, випалюванням, різьбленням, вставками тощо. Найбільш поширеним є різьблення. Відомим та оригінальним є гуцульське та яворівське різьблення, які поширені на Заході нашої держави.

2. Конструкторський етап

Цінність багатьох виробів підвищується, якщо вони мають оригінальну форму, яка відрізняє їх від усіх інших виробів. Одним із способів творення оригінальної, нової форми є запозичення з живої природи форм, кольорів, конструкцій. Такі форми виробів називають біоформами.

Біоформи у виробах можуть бути у різному вигляді: форма деталей, конструкція деталей або виробу, форма елементів оздоблення, кольорова гама. Біоформами вважають округлі деталі без кутів, з плавними лініями.


Завдання 3. Виконайте малюнок брелока з врахуванням вимог та на основі банку ідей. Розмір малюнка не повинен перевищувати 5х5 см.

3. Технологічний етап
Частина 1

Розглянемо деякі правила розмічання. Перед розмічанням слід оглянути заготовку з пиломатеріалу на наявність вад та відмітити ці місця. Їх не слід використовувати. Також слід розташовувати деталі так, щоб відходів було якомога менше. Якщо дві деталі розташовані поряд, то слід залишити місце 2-3 мм для розпилювання. Оскільки брелок має бути красивим, то бажано підібрати деревину з гарним малюнком волокон.


Найбільш поширені інструменти для розмічання – олівець, лінійка  та кутник. Лінійку застосовують для вимірювання розмірів, відкладання відрізків, проведення прямих ліній. Кутник – це лінійка з колодкою під прямим кутом. Завдяки такій конструкції кутник дозволяє розмітити риску під прямим кутом.

Якщо виріб має складну форму, то слід намалювати її на шматку картону та вирізати. Ми отримаємо шаблон. Його слід обвести, поклавши на заготовку.

Як точно та рівно відрізати шматок від квадратного або прямокутного пиломатеріалу? Для цього відміряють необхідну відстань від торця та за допомогою кутника проводять перпендикулярну риску до базової крайки. Потім за допомогою кутника  наносять риски на інші сторони.

Пиляють дрібнозубою ножівкою. Спочатку запилюють заготовку з широкої сторони з використанням упорного бруска, потім запилюють наступну сторону з використанням упорного бруска. При цьому зубчики ножівки мають попасти у вже зроблений запил. І так далі по кругу. Такий спосіб дозволяє рівно та без сколів відрізати заготовку

Частина 2

Багато деталей виробу мають округлі форми. Якщо округлення має значний радіус (більше 5 мм), то кут спилюють рашпілем, потім зашліфовують шліфувальною колодкою та шліфувальною шкуркою. Малі округлення (5 мм та менше) відразу зішліфовують шліфувальними колодками з крупним абразивом. Потім поверхню шліфують дрібнозернистою шліфувальною шкуркою.

З’єднання деталей – дуже відповідальна технологічна операція. Тому необхідно виконати її якомога якісніше.

Найчастіше виконують з'єднання за допомогою клею ПВА, що призначений для склеювання деревини.

Поверхні мають бути рівними та чистими. Чим більша площа контакту деталей з клеєм, тим міцніше буде з'єднання. Для зміцнення з'єднання необхідно деталі стиснути різними пристосуваннями. Найчастіше використовують струбцини різної конструкції. Можна також використати лещата або вантаж.


Для зміни кольору краще використовувати морилки - розчини спеціальних барвників у спирті, воді або олії.

Кожний виробник розробляє та випускає свою гаму кольорів.

4. Заключний етап

Дай відповідь на запитання.

Що нового ти дізнався під час опрацювання цього проєкту?

Які нові слова ти дізнався та вивчив?

Які переваги твого виробу?

 _________

Проєкт №4. Міні інсталяція з сокирками

Основна технологія: технологія обробки тонколистового металу.

План проекту


Завантажити план виконання проекту у форматі docx

 1. Організаційно-підготовчий етап

Виготовити сувенірну сокирку – просто, неоригінально та масово. Тому більш оригінальним проектом буде невелика інсталяція з сокирками. Одна із сокирок запропонована учителем та має чітко визначені розміри, яких необхідно дотримуватися. Інша сокирка – сконструйована, оригінальна. Крім того, до сокирок можна додати інші елементи: пеньочок, дрова, щит, шматок вертикальної гілки, тримач з кільцем тощо.

Всю інсталяцію доцільно виконати на основі з деревинного матеріалу.

Таким чином, інсталяцію можна використовувати як подарунок, сувенір, тримач для записок або календарика, аксесуар на столі тощо.

 Завдання. Розгляньте банк ідей. Оберіть з переліку вимоги  до проєкту. Додайте свої вимоги.

Орієнтовний перелік вимог: оригінальність, функціональність, якість виготовлення, міцність з’єднань, естетичність, технологічність, економність, екологічність, безпечність тощо.

Банк ідей до міні інсталяції з сокирками

Банк ідей сокирок


Також скористайтеся сервісом Google

Банк ідей інсталяцій
Інформація до проєкту

Термін "інсталяція" походить від англійського дієслова "to install" (встановлювати) і розкриває технічний аспект виготовлення інсталяції: її не "малюють", не "пишуть", а саме компонують, формують з окремих частин.

Інсталяція має в своєму складі компоненти, які з технологічної точки зору правильно називати деталями.

Деталь (проста деталь) - це виріб, який виготовлений з одного шматка матеріалу  без застосування складальних операцій (склеювання, зварювання тощо).

Складальні операції виконують за допомогою з’єднань.





Якщо деталі з’єднані нерознімним з’єднанням, то їх разом називають складальною одиницею або складною деталлю.

Деталі можна отримувати різними способами: різанням, штампуванням, литтям тощо. Випилювання виробів з фанери відносять до різання.

Завдання. Обрати  тип з'єднання та виконати  інформаційне міні дослідження (повідомлення). Обсяг 0,5-1 с.

Під час утворення деталей за допомогою різання із заготовки забирається за допомогою гострого інструменту надлишки матеріалу які, як правило, перетворюються у стружку. Таким способом виготовляють велику кількість деталей та виробів. Одним із сучасних способів різання - різання лазером.

Деталі складної форми з метою економії часу та матеріалу утворюють за допомогою лиття. На ливарному виробництві розплавлений метал (пластмасу, гуму тощо) заливають у спеціальні форми, які повторюють форму деталі.


 З листового металу зручно у великій кількості виготовляти деталі простої та складної форми. Для штампування використовують різноманітні преси зі змінними формами.



2. Конструкторський етап
Завдання 1. Користуючись банком ідей сокирок (дивись вище), виконати малюнок сокирки. Можна намалювати фантазійну або іншу сокирку. Орієнтовні розміри 30-40 мм.
Завдання 2.Користуючись банком ідей інсталяцій (дивись вище), виконати малюнок міні інсталяції з двома сокирками, додавши додаткові елементи інсталяції: пеньочок, дрова, щит, стіну тощо.
Завдання 3.  Виконати кресленик сокирки за зразком учителя
(Виконати максимально точно ескіз у зошиті за креслеником, звернути увагу на товщину ліній, розташування чисел, стрілки)

3. Технологічний етап

Штангенциркулі – група інструментів, які застосовуються для вимірювання зовнішніх і внутрішніх розмірів, розмічання деталей та інших робіт. Штангенциркулі є різні за конструкцією та призначенням. Найбільш поширений штангенциркуль типу І. Він дозволяє виконувати вимірювання з точністю 0.1 мм.

Штангенциркуль має штангу, на якій нанесено шкалу з міліметровими поділками. На одному кінці цієї штанги є нерухомі вимірювальні губки і, а на іншому кінці - лінійка для вимірювання глибин. По штанзі переміщається рухома рамка.

Рамка у процесі зміни закріплюється на штанзі гвинтом. Нижні губки (служать для виміру зовнішніх розмірів, а верхні - для внутрішніх розмірів. На скошеній грані рамки  нанесено шкалу, яка має назву «ноніус».


Розмір зчитуємо по першій великі поділці ноніуса та по тих поділках обох шкал, які збігаються в одну лінію.
Нульова поділка ноніуса вказує на кількість цілих міліметрів. Ця поділка не завжди  збігається з поділкою на міліметровій шкалі, а може бути розміщена між поділками. Тому відзначаємо ту поділку на міліметровій шкалі, яку ноніус "0" уже минув.  В нашому випадку - 7 мм.
Далі необхідно визначити десяті частини. Для цього знаходимо співпадіння поділки ноніуса з міліметровою шкалою. В нашому випадку співпала 6 поділка, тому додаємо 0,6 мм.

Інші  приклади вимірювань. Увага! На міліметровій шкалі (вгорі) вказані сантиметри.



119,0 мм


55,5 мм
 Особливості заклепкового з'єднання

Для заклепок отвір має бути на 0,1-0,2 мм більший ніж діаметр стрижні заклепки. Розмітивши  та накернивши на заготовці  центр  майбутнього  отвору,  потрібно  покласти заготовку на підкладну дошку та міцно утримувати пасатижами або іншими пристосуваннями.  Це робиться з метою захисту рук від ушкоджень.

Припуск заготовки з дроту на формування замикаючої півкруглої головки становить 1,5 діаметра дроту. Оскільки дріт діаметром 3,5 мм, товщина 2-х листів для з’єднання по 0,4 мм. То довжина стрижня становитиме: L=(3.5·1.5·2)+(0.4·2)=11.3 мм.




4. Заключний етап

Дай відповідь на запитання.

Що нового ти дізнався під час опрацювання цього проєкту?

Які нові слова ти дізнався та вивчив?

Який варіант сокирки ти б зробив?

______________________

Проєкт №2

Декоративні квіти

Основна технологія: обробка дроту
Додаткова технологія: обробка тонкого листового металу

1. Організаційно-підготовчий етап

Вибір об’єкта проектування, моделі-аналоги

Цікавих виробів з дроту, на жаль, мало. Значно більше виробів, що містять деталі з дроту та інших конструкційних матеріалів, зокрема листового металу.

Одним із таких виробів є декоративні квіти. Такий виріб можна використати як подарунок, прикрасу приміщення.

Вимоги

 Оскільки виріб декоративний, то серед вимог найпершою можна поставити естетичність. Друга вимога - безпечність.

Наступні вимоги:
- простота виготовлення
- екологічність
- економність
- оригінальність

Банк ідей

 Формат docx.
Завантажити банк ідей до проекту

 Інформація до проєкту

 Тонкі листи виготовляють  зі  сталі або інших металів  з  розпечених зливків  металів  їх прокатуванням  на спеціальних машинах  -   прокатних станах.


Прокатний стан -  це система обладнання,  у якому заготовці з металу під тиском  надають певної форми та розмірів поперечного перерізу.

Листову сталь завтовшки 0,2...0,5 мм називають жерстю

Дріт виготовляють двома способами. Волочінням виготовляють тонкі дроти з точним профілем та розмірами. Волочений дріт йде на виготовлення струмопровідних дротів.  Прокатуванням виготовляють дріт-катанку більшого діаметру, але такий дріт має неточності форми та розмірів, які можуть коливатися у певних межах. Такий дріт є заготовками для деталей інших виробів.

Простий ручний прокатний стан для прокатування дроту
-----------



Схема волочіння.



Схема верстата волочильного


Зовнішній вигляд волочильного верстата

-----------

Властивості конструкційних матеріалів з металів та сплавів

До  механічних  властивостей  належить  здатність  конструкційних матеріалів  витримувати  зовнішнє  навантаження  або  руйнуватися  від його  дії.

Міцність -   властивість,  що характеризує  стійкість конструкційного  матеріалу  проти  руйнування.

Твердість  -   здатність  матеріалу чинити  опір  проникненню  в  нього іншого  твердого  тіла,  наприклад  знарядь  обробки  (ножиць,  свердел,  інших  різальних  інструментів).

Пружність  -   властивість  матеріалу  змінювати  свою  форму  та  відновлювати  її  після  припинення дії  навантаження.

Пластичність – властивість матеріалу змінювати свою форму та залишати її після припинення дії навантаження.

Механічні властивості впливають на технологічний процес. Наприклад, від твердості дроту буде залежати вибір інструменту для поділу його на частини. Твердий дріт перепилюють ребром напилка або ножівкою. М'який дріт можна перекушувати кусачками. Твердий дріт, як правило, ще й пружний, а м'який - більш пластичний.




2. Конструкторський етап

 Поняття про метод біоформ та його застосування

Наука  про  використання  біологічних  особливостей  живої природи для конструювання виробів та вдосконалення технологій називається біонікою.

Цінність багатьох виробів підвищується, якщо вони мають оригінальну форму, яка відрізняє їх від усіх інших виробів. Одним із способів творення оригінальної, нової форми є запозичення з живої природи форм, кольорів, конструкцій. Такі форми виробів називають біоформами. Декоративна квітка і є  зразком застосування біоформ під час конструювання виробів.


Лінії креслення


Поняття про масштаб та розміри

Розміри на кресленнях позначають розмірними числами на розмірних лініях. Лінійні розміри, які позначають величини прямолінійних елементів предмета (довжину, ширину, товщину), подають у міліметрах, але позначення одиниці вимірювання не вказують

Зразок нанесення розмірів на кресленику виробу


Масштаб – це відношення лінійних розмірів зображення на кресленні, до відповідних розмірів предмета.

Масштаб збільшення 2:1 - зображення предмета більше у 2 рази від розмірів предмета.

Масштаб зменшення 1:2  - зображення предмета менше у 2 рази від розмірів предмета.

Натуральна величина 1:1 - зображення предмета та розміри предмета однакові.

Під час масштабування зображення розмірні числа вказують дійсні розміри предмета, а не ті, що отримали на зображенні внаслідок збільшення або зменшення.

Конструювання виробу

Зразки квітів з природи, які знайдені в мережі інтернет.


На їх основі  були розроблені два варіанти набору деталей до квітки.

3. Технологічний етап

 Виготовлення виробу з тонкого листового металу передбачає послідовне виконання певних видів робіт:

-        підготовка листового металу до нанесення контуру деталі та лінії елементів;

-        розмічання – нанесення ліній контурів та елементів деталі;

-        вирізування заготовки;

-        обпилювання заготовки до необхідних розмірів;

-        свердління отворів та їх обробка (за потреби);

-        згинання (за потреби);

-        з’єднання деталей у виріб.

Випрямлення  -   це  технологічна  операція  з  вирівнювання  ударами нерівностей  металевих заготовок і деталей,  що мають вм’ятини,  опуклості,  викривлення  тощо.

Зазначену  технологічну  операцію  виконують  за  допомогою дерев’яного  молотка (киянки) на рівній металевій поверхні (плиті).

Технологічна операція  нанесення  розмічальних  ліній  або  рисок  на заготовках,  що  визначають  місця  виконання  технологічних  операцій, визначених  графічним документом,  називається розмічанням.

Припуск на обробку – це спеціально залишена частина матеріалу для наступної більш точної обробки.

Різанням називається операція роз’єднання цілого листа, смуги або стрічки на частини визначеної форми і розмірів,  які називаються заготовками. Під дією механічного зусилля різальні  кромки  ножиць розділяють шар металу на дві частини.

 Обпилюванням називається слюсарна операція з обробки металів та інших матеріалів зняттям незначного шару матеріалу напилками.

4. Заключний етап

(Зразок запису)
Виготовлений виріб відповідає усім вимогам крім безпечності. Адже листочки були виготовлені з гострими краями, не притупленими.
Якби я ще раз робив такий виріб, то я б зробив би 2 віночки квітки замість одного. Листочки виготовив округлими для безпечності та простоти виготовлення.

Проєкт №1

Головоломка з дроту

Основна технологія: обробка дроту

1. Організаційно-підготовчий етап

Одним із способів розвитку логіки та настирливості є розв'язування головоломок. Вони є різної складності та можуть виготовлятися з різних конструкційних матеріалів. Одні з найпростіших головоломок є головоломки з дроту. Їх легко виготовити самому.
Головоломка має бути:
- функціональна
- проста у виготовленні
- дешева
- безпечна
- екологічна.

Варіанти виробу (банк ідей)



Інформація до проєкту

Поняття про проєктування

 Проєкт передбачає створення ідеї нового виробу, виготовлення його та оформлення відповідної документації.

На першому етапі, організаційно-підготовчому, виконується підготовча робота до виконання творчої роботи та виготовлення виробу: планування; визначається завдання (виріб) для проектування; створюється банк ідей та пропозицій; формулюються вимоги (функціональність, зручність у використанні, безпечність, естетичність, мала вартість, простота виготовлення, оригінальність тощо).

Слід ознайомитися з конструкціями, особливостями функціонування, матеріалами та формами уже створених виробів. Найкраще  вирішити дану проблему допоможуть різноманітні малюнки, фото, схеми та інша графічна інформація.

На другому етапі, конструкторському, виконується основна творча діяльність, опираючись на знайдену та опрацьовану інформацію організаційно-підготовчого етапу: вироблення власних ідей щодо створення або зміни конструкції виробу, матеріалів, форми тощо на основі базової моделі та моделей-аналогів; розробка та виконання необхідних зображень для виготовлення виробу, розробка зображень для оздоблення.

Третій етап, технологічний, передбачає виготовлення виробу згідно зображень деталей та виробу, технологічної послідовності виготовлення деталей та виробу в цілому.
Четвертий  етап, заключний. Слід виконати випробування виготовленого виробу на відповідність поставленим вимогам та написати висновок, провести підрахунки витрат на проєкт.

Подібні вироби за призначенням називатимемо виробами-аналогами або моделями-аналогами.
З моделей-аналогів формують банк ідей.
Банк ідей – це набір моделей-аналогів певного виробу, які необхідні для подальшого використання під час конструювання.
Базова модель – модель-аналог з банку ідей, який найбільше відповідає вимогам та береться за основу для вдосконалення.

Дріт як конструкційний матеріал

 Метал – це чиста речовина, що добре проводить електрострум, тепло та блищить. Металами є прості речовини більшості хімічних елементів: залізо, алюміній, міць, золото, срібло, титан, платина, цинк. олово, свинець тощо.

 Сплав – це суміш металів або металів з іншими речовинами, матеріал з металічними властивостями.
  Сталь – це сплав на основі заліза з вмістом Карбону менше 2%.
  Чавун - це сплав заліза з  вмістом Карбону більше 2%.
Крім вуглецю (Карбон) в чавуні є домішки марганцю, сірки, фосфору та кремнію. Сірка та фосфор є шкідливими домішками.
Чавун отримують з залізних руд. Сталь отримують з чавуну шляхом очищення його від зайвих домішок. Також сталі переплавляють з металобрухту.

Дріт – це виріб з металу у вигляді нитки.

Метали як сировина для дроту

Залізо - пластичний і важкий метал сіруватого сріблястого кольору. За поширеністю у природі  посідає друге місце серед металів. Використовується у вигляді різноманітних сплавів.

Алюміній — сріблясто-білий легкий метал, добрий провідник тепла і електрики, пластичний, легко піддається механічній обробці.  Найпоширеніший на Землі метал. Використовується самостійно або у вигляді сплавів для передачі електроенергії, літакобудуванні тощо.

Мідь -  пластичний, важкий  метал червонувато-золотистого кольору (рожевий за відсутності оксидної плівки), добрий провідник тепла і електрики. Застосовується в радіоелектроніці та електротехніці.

Більше про метали та сплави, дріт.

2. Конструкторський етап

Конструкція виробу


3. Технологічний етап

Робоче місце

Основне  обладнання робочого місця для  обробки  металів  -  слюсарний верстак.

Лещата - це пристосування для фіксації та утримування заготовок в необхідному положенні для обробки.

Слюсарні  лещата кріпляться на кришці верстака.  Унаслідок кріплення в лещатах заготовок на їхній поверхні можуть з’являтися  вм’ятини  від  насічок  пластин  сталевих  нагубників. Тому використовують накладні губки, які оберігають оброблену поверхню заготовки від пошкодження.

1 — плита основи, 2 — поворотна плита разом із нерухомою губкою, 3 — фіксуючий гвинт, 4 — змінні накладки губок лещат, 5 — рухома губка лещат, 6 — важіль; 7 — гвинтовий механізм затискання.

 Правила  безпечної роботи з лещатами

1.  Заготовку  закріплювати  надійно

2. Рукоятку гвинта обертають плавно без кидання

3.  Після  роботи  слід  очистити  лещата  від  ошурків  та  бруду  спеціальною  щіткою.

4.  Губки лещат  слід  залишати  розсунутими  на  10...15  мм.

 Технологічні операції для обробки сталевого дроту

Зазвичай  заводи  випускають  дріт  у  бухтах.  Для  виготовлення  виробу  необхідно  відрізати  (відкусити)  заготовку  потрібної  довжини за допомогою спеціальних кусачок.

Сталевий  дріт  часто поділяють  на  шматки, надпилюючи  його  ребром  напилка  та  ламаючи.

Сталевий  дріт  випрямляють  киянкою  на  стальній  або  чавунній плиті  або  молотком  на  дерев’яній  підставці. Випрямляти дріт слюсарним молотком на металевій поверхні не можна, оскільки заготовка від цього розплескується,  тобто пошкоджується. Перед роботою молотком слід впевнитися, що молоток міцно насаджений на ручку, а ручка не має тріщин.

Після відкушування дроту залишається гострий кінець, який необхідно спиляти за допомогою напилка. Напилок має міцно кріпитися в ручці, а ручка має бути без тріщин.


Напилки бувають крупні, середні (личкувальні) та мілкозубі (бархатні, оксамитові).

 Заготовку затискають якомога нижче, так щоб над рівнем губок заготовка виступала приблизно на 5 мм. Рухають напилок вперед для спилювання металу.


Згинання сталевого дроту виконують в лещатах з використанням оправок (необхідної форми шматки металу) або у пристосуваннях. Пристосування можуть мати різну конструкцію. Поширеним є пристосування планшетного типу. На плоскій поверхні зі сталі вставлені стрижні та упори в необхідному місці. Для полегшення роботи можна застосовувати трубчастий важіль. Для кожного виробу застосовують, як правило, свої пристосування. Інколи пристосування можуть бути універсальними.

4. Заключний етап

Дати відповіді на запитання:

- Яким вимогам має відповідати головоломка з дроту/цвяхів?

- Що ти дізнався про конструкційні матеріали?

- Які технологічні операції необхідно виконати для виготовлення виробу?


__________________________
______
___

2021-2022 навчальний рік


Проєкт №4. Міні інсталяція з сокирками

Основна технологія: технологія обробки тонколистового металу.

План проекту


Завантажити план виконання проекту у форматі docx

 1. Організаційно-підготовчий етап

Виготовити сувенірну сокирку – просто, неоригінально та масово. Тому більш оригінальним проектом буде невелика інсталяція з сокирками. Одна із сокирок запропонована учителем та має чітко визначені розміри, яких необхідно дотримуватися. Інша сокирка – сконструйована, оригінальна. Крім того, до сокирок можна додати інші елементи: пеньочок, дрова, щит, шматок вертикальної гілки, тримач з кільцем тощо.

Всю інсталяцію доцільно виконати на основі з деревинного матеріалу.

Таким чином, інсталяцію можна використовувати як подарунок, сувенір, тримач для записок або календарика, аксесуар на столі тощо.

 Завдання. Розгляньте банк ідей. Оберіть з переліку вимоги  до проєкту. Додайте свої вимоги.

Орієнтовний перелік вимог: оригінальність, функціональність, якість виготовлення, міцність з’єднань, естетичність, технологічність, економність, екологічність, безпечність тощо.

Банк ідей до міні інсталяції з сокирками

Банк ідей сокирок


Також скористайтеся сервісом Google

Банк ідей інсталяцій
Інформація до проєкту

Термін "інсталяція" походить від англійського дієслова "to install" (встановлювати) і розкриває технічний аспект виготовлення інсталяції: її не "малюють", не "пишуть", а саме компонують, формують з окремих частин.

Інсталяція має в своєму складі компоненти, які з технологічної точки зору правильно називати деталями.

Деталь (проста деталь) - це виріб, який виготовлений з одного шматка матеріалу  без застосування складальних операцій (склеювання, зварювання тощо).

Складальні операції виконують за допомогою з’єднань.





Якщо деталі з’єднані нерознімним з’єднанням, то їх разом називають складальною одиницею або складною деталлю.

Деталі можна отримувати різними способами: різанням, штампуванням, литтям тощо. Випилювання виробів з фанери відносять до різання.

Завдання. Обрати  тип з'єднання та виконати  інформаційне міні дослідження (повідомлення). Обсяг 0,5-1 с.

Під час утворення деталей за допомогою різання із заготовки забирається за допомогою гострого інструменту надлишки матеріалу які, як правило, перетворюються у стружку. Таким способом виготовляють велику кількість деталей та виробів. Одним із сучасних способів різання - різання лазером.

Деталі складної форми з метою економії часу та матеріалу утворюють за допомогою лиття. На ливарному виробництві розплавлений метал (пластмасу, гуму тощо) заливають у спеціальні форми, які повторюють форму деталі.


 З листового металу зручно у великій кількості виготовляти деталі простої та складної форми. Для штампування використовують різноманітні преси зі змінними формами.



2. Конструкторський етап
Завдання 1. Користуючись банком ідей сокирок (дивись вище), виконати малюнок сокирки. Можна намалювати фантазійну або іншу сокирку. Орієнтовні розміри 30-40 мм.
Завдання 2.Користуючись банком ідей інсталяцій (дивись вище), виконати малюнок міні інсталяції з двома сокирками, додавши додаткові елементи інсталяції: пеньочок, дрова, щит, стіну тощо.
Завдання 3.  Виконати кресленик сокирки за зразком учителя
(Виконати максимально точно ескіз у зошиті за креслеником, звернути увагу на товщину ліній, розташування чисел, стрілки)

3. Технологічний етап

Штангенциркулі – група інструментів, які застосовуються для вимірювання зовнішніх і внутрішніх розмірів, розмічання деталей та інших робіт. Штангенциркулі є різні за конструкцією та призначенням. Найбільш поширений штангенциркуль типу І. Він дозволяє виконувати вимірювання з точністю 0.1 мм.

Штангенциркуль має штангу, на якій нанесено шкалу з міліметровими поділками. На одному кінці цієї штанги є нерухомі вимірювальні губки і, а на іншому кінці - лінійка для вимірювання глибин. По штанзі переміщається рухома рамка.

Рамка у процесі зміни закріплюється на штанзі гвинтом. Нижні губки (служать для виміру зовнішніх розмірів, а верхні - для внутрішніх розмірів. На скошеній грані рамки  нанесено шкалу, яка має назву «ноніус».


Розмір зчитуємо по першій великі поділці ноніуса та по тих поділках обох шкал, які збігаються в одну лінію.
Нульова поділка ноніуса вказує на кількість цілих міліметрів. Ця поділка не завжди  збігається з поділкою на міліметровій шкалі, а може бути розміщена між поділками. Тому відзначаємо ту поділку на міліметровій шкалі, яку ноніус "0" уже минув.  В нашому випадку - 7 мм.
Далі необхідно визначити десяті частини. Для цього знаходимо співпадіння поділки ноніуса з міліметровою шкалою. В нашому випадку співпала 6 поділка, тому додаємо 0,6 мм.

Інші  приклади вимірювань. Увага! На міліметровій шкалі (вгорі) вказані сантиметри.

114.3 мм

119,0 мм

59,0 мм

55,5 мм
 Особливості заклепкового з'єднання

Для заклепок отвір має бути на 0,1-0,2 мм більший ніж діаметр стрижні заклепки. Розмітивши  та накернивши на заготовці  центр  майбутнього  отвору,  потрібно  покласти заготовку на підкладну дошку та міцно утримувати пасатижами або іншими пристосуваннями.  Це робиться з метою захисту рук від ушкоджень.

Припуск заготовки з дроту на формування замикаючої півкруглої головки становить 1,5 діаметра дроту. Оскільки дріт діаметром 3,5 мм, товщина 2-х листів для з’єднання по 0,4 мм. То довжина стрижня становитиме: L=(3.5·1.5·2)+(0.4·2)=11.3 мм.




4. Заключний етап

Дай відповідь на запитання.

Що нового ти дізнався під час опрацювання цього проєкту?

Які нові слова ти дізнався та вивчив?

Який варіант сокирки ти б зробив?

______________________

Проєкт №3

Серветниця

Основна технологія: технологія обробки тонколистового металу.

1. Організаційно-підготовчий етап

 Вибір об’єкта проектування, моделі-аналоги

В 18 ст. у Франції французька аристократія оприлюднила правила з етикету для серветки, деякими ми користуємося і досі. Потім серветки почали використовували і в повсякденному житті. Серветниця необхідна щоб серветки тримали форму і не губилися. Також вона використовується як елемент прикрашання святкового столу.

Серветниця може виготовлятися з найрізноманітніших матеріалів. Але витончені та довговічні виготовляють з листового металу або комбінації листового металу та дроту.

Вимоги

 Оскільки виріб декоративно-ужитковий (красивий і практичний одночасно), то серед вимог найпершими можна поставити естетичність та функціональність.

Наступні вимоги:
безпечність
- простота виготовлення
- екологічність
- економність
- оригінальність

 Банк ідей

Завдання. Знайди в мережі Інтернет інші варіанти серветниці з листового металу.

Інформація до проєкту

 До  механічних  властивостей  належить  здатність  конструкційних матеріалів  реагувати на зовнішнє  навантаження. Механічні властивості необхідні для розуміння технологічних процесів та експлуатації майбутнього виробу. Оскільки серветниця виготовляється за допомогою згинання, то визначальною властивістю є пластичність.

Багато виробів, в тому числі і серветниця, спочатку виготовляється в плоскому вигляді з шматка жерсті, а вже потім форма надається шляхом згинання. А згинання, в свою чергу, ґрунтується на механічній властивості пластичності.

Плоска заготовка деталі з листового конструкційного матеріалу, яку в подальшому будуть згинати називають розгорткою.
Розгортки виконують як кресленики або ескізи. Тобто, контури деталі розгортки, контури отворів виконують суцільною товстою, основною лінією. Якщо деталь симетрична, то симетричність позначають штрихпунктирною лінією.

Центри круглих отворів позначають двома штрихпунктирними лініями, що перетинаються під прямим кутом. Лінії згину позначають на розгортках штрихпунктирною лінією з двома крапками. Лінії побудови, лінії для вказування розмірів та інші виконують суцільною тонкою лінією.
  2. Конструкторський етап
Завдання. Виконай горизонтальний прямокутник розміром 100х80 мм у зошиті. Дивлячись на банк ідей, виконай свою стінку серветниці у цьому прямокутнику. Можна використовувати біоформи або фантазування.


Приклад виконання завдання з використанням методу фантазування.
3. Технологічний етап

Стінки серветниці слід оздобити. Найбільш простими для оздоблення жерсті є дві технології: карбування та перфорування.

Перший спосіб полягає у утворенні невеликих вм’ятин карбівкою з конічним вістрям. Її можна замінити кернером. Карбування виконують на сталевій плиті. Таким чином можна утворити пунктирну лінії. Виконуючи вм’ятини різної величини можна досягти кращої виразності в оздобленні.

Інший спосіб – перфорування. Тобто утворення системи отворів, які утворюють композицію. Отвори можна свердлити або пробивати пробоями різного діаметру.

Також можна поєднувати обидва способи, що доповнюють один одного.

Серветниця виготовляється за наступним технологічним процесом:

-          розмічання розгортки за шаблоном;

-          вирізування розгортки;

-          обпилювання контуру розгортки;

-          обробка напилками та надфілями крайок;

-          розмічання для оздоблення;

-          оздоблення обраним способом;

-          згинання серветниці на оправці;

-          надання естетичного вигляду.

4. Заключний етап

Дай відповідь на запитання.

Що нового ти дізнався під час опрацювання цього проєкту?

Який варіант серветниці ти б зробив?

Чому саме цей варіант?

________
____
_

Проєкт №2

Декоративні квіти

Основна технологія: обробка дроту
Додаткова технологія: обробка тонкого листового металу

1. Організаційно-підготовчий етап

Вибір об’єкта проектування, моделі-аналоги

Цікавих виробів з дроту, на жаль, мало. Значно більше виробів, що містять деталі з дроту та інших конструкційних матеріалів, зокрема листового металу.

Одним із таких виробів є декоративні квіти. Такий виріб можна використати як подарунок, прикрасу приміщення.

Вимоги

 Оскільки виріб декоративний, то серед вимог найпершою можна поставити естетичність. Друга вимога - безпечність.

Наступні вимоги:
- простота виготовлення
- екологічність
- економність
- оригінальність

Банк ідей

 Формат docx.
Завантажити банк ідей до проекту

 Інформація до проєкту

 Тонкі листи виготовляють  зі  сталі або інших металів  з  розпечених зливків  металів  їх прокатуванням  на спеціальних машинах  -   прокатних станах.


Прокатний стан -  це система обладнання,  у якому заготовці з металу під тиском  надають певної форми та розмірів поперечного перерізу.

Листову сталь завтовшки 0,2...0,5 мм називають жерстю

Дріт виготовляють двома способами. Волочінням виготовляють тонкі дроти з точним профілем та розмірами. Волочений дріт йде на виготовлення струмопровідних дротів.  Прокатуванням виготовляють дріт-катанку більшого діаметру, але такий дріт має неточності форми та розмірів, які можуть коливатися у певних межах. Такий дріт є заготовками для деталей інших виробів.

Простий ручний прокатний стан для прокатування дроту
-----------



Схема волочіння.



Схема верстата волочильного


Зовнішній вигляд волочильного верстата

-----------

Властивості конструкційних матеріалів з металів та сплавів

До  механічних  властивостей  належить  здатність  конструкційних матеріалів  витримувати  зовнішнє  навантаження  або  руйнуватися  від його  дії.

Міцність -   властивість,  що характеризує  стійкість конструкційного  матеріалу  проти  руйнування.

Твердість  -   здатність  матеріалу чинити  опір  проникненню  в  нього іншого  твердого  тіла,  наприклад  знарядь  обробки  (ножиць,  свердел,  інших  різальних  інструментів).

Пружність  -   властивість  матеріалу  змінювати  свою  форму  та  відновлювати  її  після  припинення дії  навантаження.

Пластичність – властивість матеріалу змінювати свою форму та залишати її після припинення дії навантаження.

Механічні властивості впливають на технологічний процес. Наприклад, від твердості дроту буде залежати вибір інструменту для поділу його на частини. Твердий дріт перепилюють ребром напилка або ножівкою. М'який дріт можна перекушувати кусачками. Твердий дріт, як правило, ще й пружний, а м'який - більш пластичний.




2. Конструкторський етап

 Поняття про метод біоформ та його застосування

Наука  про  використання  біологічних  особливостей  живої природи для конструювання виробів та вдосконалення технологій називається біонікою.

Цінність багатьох виробів підвищується, якщо вони мають оригінальну форму, яка відрізняє їх від усіх інших виробів. Одним із способів творення оригінальної, нової форми є запозичення з живої природи форм, кольорів, конструкцій. Такі форми виробів називають біоформами. Декоративна квітка і є  зразком застосування біоформ під час конструювання виробів.


Лінії креслення


Поняття про масштаб та розміри

Розміри на кресленнях позначають розмірними числами на розмірних лініях. Лінійні розміри, які позначають величини прямолінійних елементів предмета (довжину, ширину, товщину), подають у міліметрах, але позначення одиниці вимірювання не вказують

Зразок нанесення розмірів на кресленику виробу


Масштаб – це відношення лінійних розмірів зображення на кресленні, до відповідних розмірів предмета.

Масштаб збільшення 2:1 - зображення предмета більше у 2 рази від розмірів предмета.

Масштаб зменшення 1:2  - зображення предмета менше у 2 рази від розмірів предмета.

Натуральна величина 1:1 - зображення предмета та розміри предмета однакові.

Увага, під час масштабування зображення розмірні числа вказують дійсні розміри предмета.

Зразки квітів з природи, які знайдені в мережі інтернет.


На їх основі  були розроблені два варіанти набору деталей до квітки.

3. Технологічний етап

 Виготовлення виробу з тонкого листового металу передбачає послідовне виконання певних видів робіт:

-        підготовка листового металу до нанесення контуру деталі та лінії елементів;

-        розмічання – нанесення ліній контурів та елементів деталі;

-        вирізування заготовки;

-        обпилювання заготовки до необхідних розмірів;

-        свердління отворів та їх обробка (за потреби);

-        згинання (за потреби);

-        з’єднання деталей у виріб.

Випрямлення  -   це  технологічна  операція  з  вирівнювання  ударами нерівностей  металевих заготовок і деталей,  що мають вм’ятини,  опуклості,  викривлення  тощо.

Зазначену  технологічну  операцію  виконують  за  допомогою дерев’яного  молотка (киянки) на рівній металевій поверхні (плиті).

Технологічна операція  нанесення  розмічальних  ліній  або  рисок  на заготовках,  що  визначають  місця  виконання  технологічних  операцій, визначених  графічним документом,  називається розмічанням.

Припуск на обробку – це спеціально залишена частина матеріалу для наступної більш точної обробки.

Різанням називається операція роз’єднання цілого листа, смуги або стрічки на частини визначеної форми і розмірів,  які називаються заготовками. Під дією механічного зусилля різальні  кромки  ножиць розділяють шар металу на дві частини.

 Обпилюванням називається слюсарна операція з обробки металів та інших матеріалів зняттям незначного шару матеріалу напилками.

4. Заключний етап

(Зразок запису)
Виготовлений виріб відповідає усім вимогам крім безпечності. Адже листочки були виготовлені з гострими краями, не притупленими.
Якби я ще раз робив такий виріб, то я б зробив би 2 віночки квітки замість одного. Листочки виготовив округлими для безпечності та простоти виготовлення.
_________
_____
__

Проєкт №1

Головоломка з дроту

1. Організаційно-підготовчий етап

Одним із способів розвитку логіки та настирливості є розв'язування головоломок. Вони є різної складності та можуть виготовлятися з різних конструкційних матеріалів. Одні з найпростіших головоломок є головоломки з дроту. Їх легко виготовити самому.
Головоломка має бути:
- функціональна
- проста у виготовленні
- дешева
- безпечна
- екологічна.

Банк ідей



Додайте свій варіант головоломки.

Інформація до проєкту

Поняття про проєктування

 Проєкт передбачає створення ідеї нового виробу, виготовлення його та оформлення відповідної документації.
На першому етапі, організаційно-підготовчому, виконується підготовча робота до виконання творчої роботи та виготовлення виробу: планування; визначається завдання (виріб) для проектування; створюється банк ідей та пропозицій; формулюються вимоги (функціональність, зручність у використанні, безпечність, естетичність, мала вартість, простота виготовлення, оригінальність тощо).
Слід ознайомитися з конструкціями, особливостями функціонування, матеріалами та формами уже створених виробів. Найкраще  вирішити дану проблему допоможуть різноманітні малюнки, фото, схеми та інша графічна інформація.

Подібні вироби за призначенням, на основі яких здійснюють розробку власної конструкції виробу, тобто конструювання, називатимемо виробами-аналогами або моделями-аналогами.
З моделей-аналогів формують банк ідей.
Банк ідей – це набір моделей-аналогів певного виробу, які необхідні для подальшого використання під час конструювання.
Базова модель – модель-аналог з банку ідей, який найбільше відповідає вимогам та береться за основу для вдосконалення.

На конструкторському етапі виконується основна творча діяльність, опираючись на знайдену та опрацьовану інформацію організаційно-підготовчого етапу: вироблення власних ідей щодо створення або зміни конструкції виробу, матеріалів, форми тощо на основі базової моделі та моделей-аналогів; розробка та виконання необхідних зображень для виготовлення виробу, розробка зображень для оздоблення.
Третій етап, технологічний, передбачає виготовлення виробу згідно зображень деталей та виробу, технологічної послідовності виготовлення деталей та виробу в цілому.
Останній етап, заключний. Слід виконати випробування виготовленого виробу на відповідність поставленим вимогам та написати висновок, провести підрахунки витрат на проєкт.

Дріт як конструкційний матеріал

 Метал – це чиста речовина, що добре проводить електрострум, тепло та блищить. Металами є прості речовини більшості хімічних елементів: залізо, алюміній, міць, золото, срібло, титан, платина, цинк. олово, свинець тощо.

 Сплав – це суміш металів або металів з іншими речовинами, матеріал з металічними властивостями.
  Сталь – це сплав на основі заліза з вмістом Карбону менше 2%.
  Чавун - це сплав заліза з  вмістом Карбону більше 2%.
Крім вуглецю (Карбон) в чавуні є домішки марганцю, сірки, фосфору та кремнію. Сірка та фосфор є шкідливими домішками.
Чавун отримують з залізних руд. Сталь отримують з чавуну шляхом очищення його від зайвих домішок. Також сталі переплавляють з металобрухту.

Дріт – це виріб з металу у вигляді нитки.

Залізо - пластичний і важкий метал сіруватого сріблястого кольору. За поширеністю у природі  посідає друге місце серед металів. Використовується у вигляді різноманітних сплавів.

Алюміній — сріблясто-білий легкий метал, добрий провідник тепла і електрики, пластичний, легко піддається механічній обробці.  Найпоширеніший на Землі метал. Використовується самостійно або у вигляді сплавів для передачі електроенергії, літакобудуванні тощо.

Мідь -  пластичний, важкий  метал червонувато-золотистого кольору (рожевий за відсутності оксидної плівки), добрий провідник тепла і електрики. Застосовується в радіоелектроніці та електротехніці.

Більше про метали та сплави, дріт.

2. Конструкторський етап

Конструкція виробу


3. Технологічний етап

Робоче місце

Основне  обладнання робочого місця для  обробки  металів  -  слюсарний верстак.

Лещата - це пристосування для фіксації та утримування заготовок в необхідному положенні для обробки.

Слюсарні  лещата кріпляться на кришці верстака.  Унаслідок кріплення в лещатах заготовок на їхній поверхні можуть з’являтися  вм’ятини  від  насічок  пластин  сталевих  нагубників. Тому використовують накладні губки, які оберігають оброблену поверхню заготовки від пошкодження.

1 — плита основи, 2 — поворотна плита разом із нерухомою губкою, 3 — фіксуючий гвинт, 4 — змінні накладки губок лещат, 5 — рухома губка лещат, 6 — важіль; 7 — гвинтовий механізм затискання.

 Правила  безпечної роботи з лещатами

1.  Заготовку  закріплювати  надійно

2. Рукоятку гвинта обертають плавно без кидання

3.  Після  роботи  слід  очистити  лещата  від  ошурків  та  бруду  спеціальною  щіткою.

4.  Губки лещат  слід  залишати  розсунутими  на  10...15  мм.

 Технологічні операції для обробки сталевого дроту

Зазвичай  заводи  випускають  дріт  у  бухтах.  Для  виготовлення  виробу  необхідно  відрізати  (відкусити)  заготовку  потрібної  довжини за допомогою спеціальних кусачок.

Сталевий  дріт  часто поділяють  на  шматки, надпилюючи  його  ребром  напилка  та  ламаючи.

Сталевий  дріт  випрямляють  киянкою  на  стальній  або  чавунній плиті  або  молотком  на  дерев’яній  підставці. Випрямляти дріт слюсарним молотком на металевій поверхні не можна, оскільки заготовка від цього розплескується,  тобто пошкоджується. Перед роботою молотком слід впевнитися, що молоток міцно насаджений на ручку, а ручка не має тріщин.

Після відкушування дроту залишається гострий кінець, який необхідно спиляти за допомогою напилка. Напилок має міцно кріпитися в ручці, а ручка має бути без тріщин.


Напилки бувають крупні, середні (личкувальні) та мілкозубі (бархатні, оксамитові).

 Заготовку затискають якомога нижче, так щоб над рівнем губок заготовка виступала приблизно на 5 мм. Рухають напилок вперед для спилювання металу.


Згинання сталевого дроту виконують в лещатах з використанням оправок (необхідної форми шматки металу) або у пристосуваннях. Пристосування можуть мати різну конструкцію. Поширеним є пристосування планшетного типу. На плоскій поверхні зі сталі вставлені стрижні та упори в необхідному місці. Для полегшення роботи можна застосовувати трубчастий важіль. Для кожного виробу застосовують, як правило, свої пристосування. Інколи пристосування можуть бути універсальними.

4. Заключний етап

Зразок виконання.

 Я виготовив головоломку з дроту, точніше з двох сталевих цвяхів розміром 3х70 мм. Виготовлений виріб відповідає усім поставленим вимогам, адже головоломка розбирається і складається, вона не має гострих країв та швидко виготовляється.

Найважче у технологічному процесі було зігнути та відрегулювати зазор, який має бути трохи меншим, ніж діаметр цвяха.

Якби я ще раз робив такий виріб, то я б краще його зашліфував.


 _________________
____________
_______


2020-2021 навчальний рік

_________

Проєкт №6. Дрібний аксесуар з деревини

Основна технологія: технологія обробки деревини.
Додаткова технологія: технологія обробки дроту.
1. Організаційно-підготовчий етап
Частина 1.

Зараз в наш час дуже стильно мати виріб, який би був виготовлений власноруч. Переглянувши різні варіанти виробів в мережі Інтернет я вирішив виготовити брелок з деревини, який може бути аксесуаром, сувеніром та подарунком. Це зараз брелок - брязкальця. А в ХVIII столітті мати маленьку прикрасу на ланцюжку було дуже престижно. Саме слово "брелок" французького походження і означає невелика прикраса-підвіска на годинниковому ланцюжку або браслеті.  У XX столітті брелоки мали виключно утилітарне призначення і стали використовуватися в якості підвіски для ключів, яка утримувала їх в єдиній зв’язці.

До виробу необхідно висунути ряд вимог, які допоможуть нам сконструювати, виготовити та оцінити брелок.

Завдання 1. Оберіть з таблиці вимоги. Розділіть їх на дві групи: основні та додаткові

Звернувши увагу на форми брелоків,  я помітив, що там нічого складного взагалі немає. І якщо пометикувати  і поєднати в своєму виробі позитивні сторони, то отримую дуже привабливу дрібничку - брелок.  Для покращення її властивостей до конструкції додамо металеві елементи з дроту або готових металевих виробів.

Завдання 2. Доповни банк ідей своїми зразками, знайшовши їх за допомогою мережі Інтернет

Частина 2.

 Деревина – це конструкційний матеріал, який отриманий з дерев. З висушених пиломатеріалів певних розмірів виготовляють вироби. Кожне дерево має деревину з набором властивостей. Є листяні та хвойні породи, м’які та тверді породи, є деревина з білим, коричневим, рожевим та іншим забарвленням, смугаста та однорідна.

Найбільше використовується ділової деревини в будівництві. Друге місце посідає транспорт (особливо залізничний), третє — вугільна і гірничорудна промисловість. Крім того, деревину широко використо­вують у машинобудуванні, целюлозно-паперовій та меблевій промис­ловості. У народному господарстві широко застосовуються матеріали, що їх дістають в результаті обробки натуральної деревини тис­ком при підвищених температурах, просочуванням зв’язуючими речовина­ми, склеюванням тощо. До них належать: листові деревні матеріали (фа­нера, деревостружкові і деревоволокнисті плити), деревні пластики і деревні пластмаси.

Значна територія України вкрита лісами, які є сировиною для отримання деревини. Тому ці території і стали значними осередками деревообробництва. Майстри виготовляли традиційні вироби: посуд, бочки, побутові предмети, знаряддя праці, іграшки та забавки, транспортні засоби тощо. Такі вироби призначалися як для споживання на тій же території так і для продажу туди, де деревини було обмаль і вона цінувалася більше. Більшість виробів виготовлялися з оздобленням. Оздоблювали різними способами: розписом, випалюванням, різьбленням, вставками тощо. Найбільш поширеним є різьблення. Відомим та оригінальним є гуцульське та яворівське різьблення, які поширені на Заході нашої держави.

2. Конструкторський етап

Цінність багатьох виробів підвищується, якщо вони мають оригінальну форму, яка відрізняє їх від усіх інших виробів. Одним із способів творення оригінальної, нової форми є запозичення з живої природи форм, кольорів, конструкцій. Такі форми виробів називають біоформами. Біоформи у виробах можуть бути у різному вигляді: форма деталей, конструкція деталей або виробу, форма елементів оздоблення, кольорова гама. Біоформами вважають округлі деталі без кутів, з плавними лініями.


Завдання 3. Виконайте малюнок брелока з врахуванням вимог та на основі банку ідей. Розмір малюнка не повинен перевищувати 5х5 см.

3. Технологічний етап
Частина 1

Розглянемо деякі правила розмічання. Перед розмічанням слід оглянути заготовку з пиломатеріалу на наявність вад та відмітити ці місця. Їх не слід використовувати. Також слід розташовувати деталі так, щоб відходів було якомога менше. Якщо дві деталі розташовані поряд, то слід залишити місце 2-3 мм для розпилювання. Оскільки брелок має бути красивим, то бажано підібрати деревину з гарним малюнком волокон.


Найбільш поширені інструменти для розмічання – олівець, лінійка  та кутник. Лінійку застосовують для вимірювання розмірів, відкладання відрізків, проведення прямих ліній. Кутник – це лінійка з колодкою під прямим кутом. Завдяки такій конструкції кутник дозволяє розмітити риску під прямим кутом.

Якщо виріб має складну форму, то слід намалювати її на шматку картону та вирізати. Ми отримаємо шаблон. Його слід обвести, поклавши на заготовку.

Як точно та рівно відрізати шматок від квадратного або прямокутного пиломатеріалу? Для цього відміряють необхідну відстань від торця та за допомогою кутника проводять перпендикулярну риску до базової крайки. Потім за допомогою кутника  наносять риски на інші сторони.

Пиляють дрібнозубою ножівкою. Спочатку запилюють заготовку з широкої сторони з використанням упорного бруска, потім запилюють наступну сторону з використанням упорного бруска. При цьому зубчики ножівки мають попасти у вже зроблений запил. І так далі по кругу. Такий спосіб дозволяє рівно та без сколів відрізати заготовку

Частина 2

Багато деталей виробу мають округлі форми. Якщо округлення має значний радіус (більше 5 мм), то кут спилюють рашпілем, потім зашліфовують шліфувальною колодкою та шліфувальною шкуркою. Малі округлення (5 мм та менше) відразу зішліфовують шліфувальними колодками з крупним абразивом. Потім поверхню шліфують дрібнозернистою шліфувальною шкуркою.

З’єднання деталей – дуже відповідальна технологічна операція. Тому необхідно виконати її якомога якісніше.

Найчастіше виконують з'єднання за допомогою клею ПВА, що призначений для склеювання деревини.

Поверхні мають бути рівними та чистими. Чим більша площа контакту деталей з клеєм, тим міцніше буде з'єднання. Для зміцнення з'єднання необхідно деталі стиснути різними пристосуваннями. Найчастіше використовують струбцини різної конструкції. Можна також використати лещата або вантаж.


Для зміни кольору краще використовувати морилки - розчини спеціальних барвників у спирті, воді або олії.

Кожний виробник розробляє та випускає свою гаму кольорів.

4. Заключний етап

Дай відповідь на запитання.

Що нового ти дізнався під час опрацювання цього проєкту?

Які нові слова ти дізнався та вивчив?

Які переваги твого виробу?

 _________

Проєкт №5. Підставка під горнятко

Основна технологія: технологія обробки деревини.
Додаткова технологія: технологія обробки тонколистового металу, технологія обробки дроту.

1. Організаційно-підготовчий етап

Частина 1.

Зараз в наш час дуже стильно мати виріб який би був виготовлений власноруч, і був би корисним  для великої кількості людей. Мені хотілось щоб ця річ була корисна  і одночасно  багатофункціональна в використанні. Переглянувши різні варіанти виробів в мережі Інтернет я вирішив виготовити декоративну настільну підставку яка б була дуже красивою, естетичною, багатофункціональною могла б бути  підставкою для сковорідки і одночасно для  маленької турки.

До виробу необхідно висунути ряд вимог, які допоможуть нам його сконструювати, виготовити та оцінити.

Оберіть з переліку ті вимоги, які є актуальними для виробу: естетичність, простота конструкції, мала кількість деталей, простота з'єднань, екологічність, простота виготовлення, мала вартість, практичність, міцність, безпечність, оригінальність.

  Звернувши увагу на форми та  конструкції будов підставок для гарячого посуду,  я помітив, що більшість з них виготовлена з невеликих деталей. І якщо пометикувати  і поєднати в своїй  підставці позитивні сторони декількох виробів-аналогів, то отримую оригінальну підставку під гарячий посуд.  Саме  таку підставку  я спробую виготовити самостійно. Для покращення її властивостей до конструкції додам металеві елементи з дроту, листової сталі або готових металевих виробів.


 Частина 2.

 Деревина – це конструкційний матеріал, який отриманий з дерев. Дерево – це форма багаторічної рослини зі значним переважанням міцного стовбура. Кущ має багато тонких здерев'янілих стебел. З дерева відділяють колоду, яку за допомогою спеціальних пил розпилюють вздовж на пиломатеріали прямокутної або квадратної форми: дошки та бруски. З висушених пиломатеріалів виготовляють вироби.

Кожне дерево має деревину з набором властивостей. Є листяні та хвойні породи, м’які та тверді породи, є деревина з білим, коричневим, рожевим та іншим забарвленням, смугаста та однорідна.


 Найбільше використовується ділової деревини в будівництві. Друге місце посідає транспорт (особливо залізничний), третє — вугільна і гірничорудна промисловість. Крім того, деревину широко використо­вують у машинобудуванні, целюлозно-паперовій та меблевій промис­ловості.



У народному господарстві широко застосовуються матеріали, що їх дістають в результаті обробки натуральної деревини тис­ком при підвищених температурах, просочуванням зв’язуючими речовина­ми, склеюванням тощо. До них належать: листові деревні матеріали (фа­нера, деревостружкові і деревоволокнисті плити), деревні пластики і деревні пластмаси.

Значна територія України вкрита лісами, які є сировиною для отримання деревини. Тому ці території і стали значними осередками деревообробництва. Майстри виготовляли традиційні вироби: посуд, бочки, побутові предмети, знаряддя праці, іграшки та забавки, транспортні засоби тощо. Такі вироби призначалися як для споживання на тій же території так і для продажу туди, де деревини було обмаль і вона цінувалася більше. Більшість виробів виготовлялися з оздобленням. Оздоблювали різними способами: розписом, випалюванням, різьбленням, вставками тощо. Найбільш поширеним є різьблення. Відомим та оригінальним є гуцульське та яворівське різьблення, які поширені на Заході нашої держави.

2. Конструкторський етап

Цінність багатьох виробів підвищується, якщо вони мають оригінальну форму, яка відрізняє їх від усіх інших виробів. Одним із способів творення оригінальної, нової форми є запозичення з живої природи форм, кольорів, конструкцій. Такі форми виробів називають біоформами. Біоформи у виробах можуть бути у різному вигляді: форма деталей, конструкція деталей або виробу, форма елементів оздоблення, кольорова гама. Біоформами вважають округлі деталі без кутів, з плавними лініями.


 Вказівки та поради щодо практичної роботи.

Прочитай уважно!

Виконай у зошиті малюнок власної, оригінальної підставки під гарячий посуд. Для цього можна поєднувати декілька виробів-аналогів, використовувати біоформи, фантазування. Для покращення властивостей на поверхні дерев'яних деталей, що будуть контактувати з гарячими поверхнями можна закріпити шматочки дроту або жерсті, цвяшки тощо.

Під час виконання ескізів необхідно звернути увагу на товщину ліній креслення, на стрілки розмірних ліній, місце розташування розмірних чисел. Виконувати ескіз деталі слід в натуральну величину. Якщо деталь симетрична, то обов’язково вказують вісь симетрії. Отвори, які є невидимими з певного положення показують штриховою лінією.

Вироби-аналоги


3. Технологічний етап

Частина 1.

Для виготовлення виробів з деревини необхідно виконати  ряд технологічних операцій, де застосовують інструменти та пристосування.

Розглянемо деякі правила розмічання. Перед розмічанням слід оглянути заготовку з пиломатеріалу на наявність вад. Деякі вади деревини не заважають обробці але можуть зіпсувати естетичність виробу (синюватість, ураження грибком, червоточина тощо). Також слід розташовувати деталі так, щоб відходів було якомога менше. Якщо дві деталі розташовані поряд, то слід залишити місце 2-3 мм для розпилювання.

Найбільш поширені інструменти для розмічання – олівець, лінійка  та кутник. Лінійку застосовують для вимірювання розмірів, відкладання відрізків, проведення прямих ліній. Кутник – це лінійка з колодкою під прямим кутом. Завдяки такій конструкції кутник дозволяє розмітити риску під прямим кутом. Для цього колодку притискають у необхідному місці до рівної крайки та олівцем проводять риску. Для розпилювання пиломатеріалів кутником проводять риски з усіх чотирьох сторін, утворюючи поясок. Такі дії необхідні для контролю наступного точного пиляння дрібних деталей.

 Частина 2.

Пиляння  - це технологічна операція, під час якої відбувається поділ деревини на частини внаслідок різання пилкою.

Поперечні пилки ріжуть однаково під час руху як «від себе», так і «до себе».

Місце різання, яке утворилося в деревині, називають пропил, а початок пиляння – запил.

При розпилюванні заготовок відступають від лінії розмітки на 0,5-1 мм та кладуть упорний брусок зі сторони деталі для утворення запилу. Після пропилювання на глибину 6-8 мм упорний брусок можна забрати і продовжувати пиляння без нього. Пиляння виконують плавними рухами з постійним контролем  по лінії розмічання. Під час пиляння уважно стежать за лінією розмітки, щоб пропил проходив точно біля наміченої риски (з урахуванням припусків на обробку).

 Рашпілем працюють як і напилком з метою надання криволінійної форми заготовці. Після рашпіля поверхня дуже шорстка. Тому її потім шліфують.

Шліфування – це технологічна операція, що передбачає усунення незначних нерівностей на поверхні за допомогою абразивних матеріалів.

Для  грубого, чорнового,  шліфування  поверхні  деревини  використовують  шліфувальну  шкурку  із  зернистістю  Р40–Р80.  А  шліфувальні  матеріали  із зернистістю Р100–180 використовують для чистового шліфування, видалення різних недоліків.

 З’єднання деталей – дуже відповідальна технологічна операція. Тому необхідно виконати її якомога якісніше. З’єднання деталей виробу доцільно виконати на вставних шипах – шкантах. Таке з’єднання вважається простим у виготовленні та відносно міцним. Шкант – це виріб циліндричної форми з деревини та з канавками для клею.
 Перед з’єднанням деталі складають в конструкцію та помічають місця з’єднань штрихами або буквами, щоб в подальшому не плутати їх між собою.

4. Заключний етап

Дай відповідь на запитання.

Що нового ти дізнався під час опрацювання цього проєкту?

Які нові слова ти дізнався та вивчив?

Які переваги твоєї підставки??


_________
______

Проєкт №4. Міні інсталяція з сокирками

Основна технологія: технологія обробки тонколистового металу.

План проекту


Завантажити план виконання проекту у форматі docx

 1. Організаційно-підготовчий етап

Термін "інсталяція" походить від англійського дієслова "to install" (встановлювати) і розкриває технічний аспект виготовлення інсталяції: її не "малюють", не "пишуть", а саме компонують, формують з окремих частин.

Виготовити сувенірну сокирку – просто, неоригінально та масово. Тому більш оригінальним проектом буде невелика інсталяція з сокирками. Одна із сокирок запропонована учителем та має чітко визначені розміри, яких необхідно дотримуватися. Інша сокирка – сконструйована, оригінальна. Крім того, до сокирок можна додати інші елементи: пеньочок, дрова, щит, шматок вертикальної гілки, тримач з кільцем тощо.

Всю інсталяцію доцільно виконати на основі з деревинного матеріалу.

Таким чином, інсталяцію можна використовувати як подарунок, сувенір, тримач для записок або календарика, аксесуар на столі тощо.

 Завдання. Розгляньте банк ідей. Оберіть з переліку вимоги  до проєкту. Додайте свої вимоги.

Орієнтовний перелік вимог: оригінальність, функціональність, якість виготовлення, міцність з’єднань, естетичність, технологічність, економність, екологічність, безпечність тощо.

Банк ідей до міні інсталяції з сокирками

Банк ідей сокирок


Також скористайтеся сервісом Google

Банк ідей інсталяцій
Інформація до проєкту

Інсталяція має в своєму складі компоненти, які з технологічної точки зору правильно називати деталями.

Деталь (проста деталь) - це виріб, який виготовлений з одного шматка матеріалу  без застосування складальних операцій (склеювання, зварювання тощо).

Складальні операції виконують за допомогою з’єднань.





Якщо деталі з’єднані нерознімним з’єднанням, то їх разом називають складальною одиницею або складною деталлю.

Деталі можна отримувати різними способами: різанням, штампуванням, литтям тощо. Випилювання виробів з фанери відносять до різання.

Завдання. Обрати  тип з'єднання та виконати  інформаційне мінідослідження (повідомлення). Обсяг 0,5-1 с.

Під час утворення деталей за допомогою різання із заготовки забирається за допомогою гострого інструменту надлишки матеріалу які, як правило, перетворюються у стружку. Таким способом виготовляють велику кількість деталей та виробів. Одним із сучасних способів різання - різання лазером.

Деталі складної форми з метою економії часу та матеріалу утворюють за допомогою лиття. На ливарному виробництві розплавлений метал (пластмасу, гуму тощо) заливають у спеціальні форми, які повторюють форму деталі.


 З листового металу зручно у великій кількості виготовляти деталі простої та складної форми. Для штампування використовують різноманітні преси зі змінними формами.



2. Конструкторський етап
Завдання 1. Користуючись банком ідей сокирок (дивись вище), виконати малюнок сокирки. Можна намалювати фантазійну або іншу сокирку. Орієнтовні розміри 30-40 мм.
Завдання 2.Користуючись банком ідей інсталяцій (дивись вище), виконати малюнок міні інсталяції з двома сокирками, додавши додаткові елементи інсталяції: пеньочок, дрова, щит, стіну тощо.
Завдання 3.  Виконати кресленик сокирки за зразком учителя
(Виконати максимально точно ескіз у зошиті за креслеником, звернути увагу на товщину ліній, розташування чисел, стрілки)

3. Технологічний етап

Штангенциркулі – група інструментів, які застосовуються для вимірювання зовнішніх і внутрішніх розмірів, розмічання деталей та інших робіт. Штангенциркулі є різні за конструкцією та призначенням. Найбільш поширений штангенциркуль типу І. Він дозволяє виконувати вимірювання з точністю 0.1 мм.

Штангенциркуль має штангу, на якій нанесено шкалу з міліметровими поділками. На одному кінці цієї штанги є нерухомі вимірювальні губки і, а на іншому кінці - лінійка для вимірювання глибин. По штанзі переміщається рухома рамка.

Рамка у процесі зміни закріплюється на штанзі гвинтом. Нижні губки (служать для виміру зовнішніх розмірів, а верхні - для внутрішніх розмірів. На скошеній грані рамки  нанесено шкалу, яка має назву «ноніус».


Розмір зчитуємо по першій великі поділці ноніуса та по тих поділках обох шкал, які збігаються в одну лінію.
Нульова поділка ноніуса вказує на кількість цілих міліметрів. Ця поділка не завжди  збігається з поділкою на міліметровій шкалі, а може бути розміщена між поділками. Тому відзначаємо ту поділку на міліметровій шкалі, яку ноніус "0" уже минув.  В нашому випадку - 7 мм.
Далі необхідно визначити десяті частини. Для цього знаходимо співпадіння поділки ноніуса з міліметровою шкалою. В нашому випадку співпала 6 поділка, тому додаємо 0,6 мм.

Інші  приклади вимірювань. Увага! На міліметровій шкалі (вгорі) вказані сантиметри.

114.3 мм

119,0 мм

59,0 мм

55,5 мм
 Особливості заклепкового з'єднання

Для заклепок отвір має бути на 0,1-0,2 мм більший ніж діаметр стрижні заклепки. Розмітивши  та накернивши на заготовці  центр  майбутнього  отвору,  потрібно  покласти заготовку на підкладну дошку та міцно утримувати пасатижами або іншими пристосуваннями.  Це робиться з метою захисту рук від ушкоджень.

Припуск заготовки з дроту на формування замикаючої півкруглої головки становить 1,5 діаметра дроту. Оскільки дріт діаметром 3,5 мм, товщина 2-х листів для з’єднання по 0,4 мм. То довжина стрижня становитиме: L=(3.5·1.5·2)+(0.4·2)=11.3 мм.




4. Заключний етап

Дай відповідь на запитання.

Що нового ти дізнався під час опрацювання цього проєкту?

Які нові слова ти дізнався та вивчив?

Який варіант сокирки ти б зробив?

___________
_____

Проєкт №3

Серветниця

Основна технологія: технологія обробки тонколистового металу.

1. Організаційно-підготовчий етап

 Вибір об’єкта проектування, моделі-аналоги

В 18 ст. у Франції французька аристократія оприлюднила правила з етикету для серветки, деякими ми користуємося і досі. Потім серветки почали використовували і в повсякденному житті. Серветниця необхідна щоб серветки тримали форму і не губилися. Також вона використовується як елемент прикрашання святкового столу.

Серветниця може виготовлятися з найрізноманітніших матеріалів. Але витончені та довговічні виготовляють з листового металу або комбінації листового металу та дроту.

Вимоги

 Оскільки виріб декоративно-ужитковий (красивий і практичний одночасно), то серед вимог найпершими можна поставити естетичність та функціональність.

Наступні вимоги:
- безпечність
- простота виготовлення
- екологічність
- економність
- оригінальність

 Банк ідей

 Інформація до проєкту


До  механічних  властивостей  належить  здатність  конструкційних матеріалів  реагувати на зовнішнє  навантаження. Механічні властивості необхідні для розуміння технологічних процесів та експлуатації майбутнього виробу.

Оскільки серветниця виготовляється за допомогою згинання, то визначальною властивістю є пластичність.

Пластичність – властивість матеріалу змінювати свою форму та залишати її після припинення дії навантаження.

Багато виробів, в тому числі і серветниця, спочатку виготовляється в плоскому вигляді з шматка жерсті, а вже потім форма надається шляхом згинання. А згинання, в свою чергу, ґрунтується на механічній властивості пластичності.

Плоска заготовка деталі з листового конструкційного матеріалу, яку в подальшому будуть згинати називають розгорткою.

Розгортки виконують як кресленики або ескізи. Тобто, контури деталі розгортки, контури отворів виконують суцільною товстою, основною лінією. Якщо деталь симетрична, то симетричність позначають штрихпунктирною лінією. Центри круглих отворів позначають двома штрихпунктирними лініями, що перетинаються під прямим кутом. Лінії згину позначають на розгортках штрихпунктирною лінією з двома крапками. Лінії побудови, лінії для вказування розмірів та інші виконують суцільною тонкою лінією.

  2. Конструкторський етап
Виконай горизонтальний прямокутник розміром 100х80 мм у зошиті. Дивлячись на банк ідей, виконай свою стінку серветниці у цьому прямокутнику.


Орієнтовний зразок з фантазуванням
3. Технологічний етап

Стінки серветниці слід оздобити. Найбільш простими для оздоблення жерсті є дві технології: карбування та перфорування.

Перший спосіб полягає у утворенні невеликих вм’ятин карбівкою з конічним вістрям. Її можна замінити кернером. Карбування виконують на сталевій плиті. Таким чином можна утворити пунктирну лінії. Виконуючи вм’ятини різної величини можна досягти кращої виразності в оздобленні.

Інший спосіб – перфорування. Тобто утворення системи отворів, які утворюють композицію. Отвори можна свердлити або пробивати пробоями різного діаметру.

Також можна поєднувати обидва способи, що доповнюють один одного.

Серветниця виготовляється за наступним технологічним процесом:

-          розмічання розгортки за шаблоном;

-          вирізування розгортки;

-          обпилювання контуру розгортки;

-          обробка напилками та надфілями крайок;

-          розмічання для оздоблення;

-          оздоблення обраним способом;

-          згинання серветниці на оправці;

-          надання естетичного вигляду.

4. Заключний етап

Дай відповідь на запитання.

Що нового ти дізнався під час опрацювання цього проєкту?

Який варіант серветниці ти б зробив?

Чому саме цей варіант?

________
____
_

Проєкт №2

Декоративні квіти

Основна технологія: обробка дроту
Додаткова технологія: обробка тонкого листового металу

1. Організаційно-підготовчий етап

Вибір об’єкта проектування, моделі-аналоги

Цікавих виробів з дроту, на жаль, мало. Значно більше виробів, що містять деталі з дроту та інших конструкційних матеріалів, зокрема листового металу.

Одним із таких виробів є декоративні квіти. Такий виріб можна використати як подарунок, прикрасу приміщення.

Вимоги

 Оскільки виріб декоративний, то серед вимог найпершою можна поставити естетичність. Друга вимога - безпечність.

Наступні вимоги:
- простота виготовлення
- екологічність
- економність
- оригінальність

Банк ідей

 Формат docx.
Завантажити банк ідей до проекту

 Інформація до проєкту

 Тонкі листи виготовляють  зі  сталі або інших металів  з  розпечених зливків  металів  їх прокатуванням  на спеціальних машинах  -   прокатних станах.


Прокатний стан -  це система обладнання,  у якому заготовці з металу під тиском  надають певної форми та розмірів поперечного перерізу.

Листову сталь завтовшки 0,2...0,5 мм називають жерстю

Дріт виготовляють двома способами. Волочінням виготовляють тонкі дроти з точним профілем та розмірами. Волочений дріт йде на виготовлення струмопровідних дротів.  Прокатуванням виготовляють дріт-катанку більшого діаметру, але такий дріт має неточності форми та розмірів, які можуть коливатися у певних межах. Такий дріт є заготовками для деталей інших виробів.

Простий ручний прокатний стан для прокатування дроту
-----------



Схема волочіння.



Схема верстата волочильного


Зовнішній вигляд волочильного верстата

-----------

Властивості конструкційних матеріалів з металів та сплавів

До  механічних  властивостей  належить  здатність  конструкційних матеріалів  витримувати  зовнішнє  навантаження  або  руйнуватися  від його  дії.

Міцність -   властивість,  що характеризує  стійкість конструкційного  матеріалу  проти  руйнування.

Твердість  -   здатність  матеріалу чинити  опір  проникненню  в  нього іншого  твердого  тіла,  наприклад  знарядь  обробки  (ножиць,  свердел,  інших  різальних  інструментів).

Пружність  -   властивість  матеріалу  змінювати  свою  форму  та  відновлювати  її  після  припинення дії  навантаження.

Пластичність – властивість матеріалу змінювати свою форму та залишати її після припинення дії навантаження.

Механічні властивості впливають на технологічний процес. Наприклад, від твердості дроту буде залежати вибір інструменту для поділу його на частини. Твердий дріт перепилюють ребром напилка або ножівкою. М'який дріт можна перекушувати кусачками. Твердий дріт, як правило, ще й пружний, а м'який - більш пластичний.




 Поняття про метод біоформ та його застосування

Наука  про  використання  біологічних  особливостей  живої природи для конструювання виробів та вдосконалення технологій називається біонікою.

Цінність багатьох виробів підвищується, якщо вони мають оригінальну форму, яка відрізняє їх від усіх інших виробів. Одним із способів творення оригінальної, нової форми є запозичення з живої природи форм, кольорів, конструкцій. Такі форми виробів називають біоформами. Декоративна квітка і є  зразком застосування біоформ під час конструювання виробів.






Поняття про масштаб та розміри

Розміри на кресленнях позначають розмірними числами на розмірних лініях. Лінійні розміри, які позначають величини прямолінійних елементів предмета (довжину, ширину, товщину), подають у міліметрах, але позначення одиниці вимірювання не вказують.


Масштаб – це відношення лінійних розмірів зображення на кресленні, до відповідних розмірів предмета.

Масштаб збільшення 2:1 - зображення предмета більше у 2 рази від розмірів предмета.

Масштаб зменшення 1:2  - зображення предмета менше у 2 рази від розмірів предмета.

Натуральна величина 1:1 - зображення предмета та розміри предмета однакові.

Увага, під час масштабування зображення розмірні числа вказують дійсні розміри предмета.

2. Конструкторський етап

Зразки квітів з природи, які знайдені в мережі інтернет.


На їх основі  були розроблені два варіанти набору деталей до квітки.

3. Технологічний етап

 Виготовлення виробу з тонкого листового металу передбачає послідовне виконання певних видів робіт:

-        підготовка листового металу до нанесення контуру деталі та лінії елементів;

-        розмічання – нанесення ліній контурів та елементів деталі;

-        вирізування заготовки;

-        обпилювання заготовки до необхідних розмірів;

-        свердління отворів та їх обробка (за потреби);

-        згинання (за потреби);

-        з’єднання деталей у виріб.

Випрямлення  -   це  технологічна  операція  з  вирівнювання  ударами нерівностей  металевих заготовок і деталей,  що мають вм’ятини,  опуклості,  викривлення  тощо.

Зазначену  технологічну  операцію  виконують  за  допомогою дерев’яного  молотка (киянки) на рівній металевій поверхні (плиті).

Технологічна операція  нанесення  розмічальних  ліній  або  рисок  на заготовках,  що  визначають  місця  виконання  технологічних  операцій, визначених  графічним документом,  називається розмічанням.

Припуск на обробку – це спеціально залишена частина матеріалу для наступної більш точної обробки.

Різанням називається операція роз’єднання цілого листа, смуги або стрічки на частини визначеної форми і розмірів,  які називаються заготовками. Під дією механічного зусилля різальні  кромки  ножиць розділяють шар металу на дві частини.

 Обпилюванням називається слюсарна операція з обробки металів та інших матеріалів зняттям незначного шару матеріалу напилками.

4. Заключний етап

(Зразок запису)
Виготовлений виріб відповідає усім вимогам крім безпечності. Адже листочки були виготовлені з гострими краями, не притупленими.
Якби я ще раз робив такий виріб, то я б зробив би 2 віночки квітки замість одного. Листочки виготовив округлими для безпечності та простоти виготовлення.
_________
_____
__

Проєкт №1

Головоломка з дроту

1. Організаційно-підготовчий етап

Одним із способів розвитку логіки та настирливості є розв'язування головоломок. Вони є різної складності та можуть виготовлятися з різних конструкційних матеріалів. Одні з найпростіших головоломок є головоломки з дроту. Їх легко виготовити самому.
Голомоломка має бути:
- функціональна
- проста у виготовленні
- дешева
- безпечна
- екологічна.

Банк ідей



Додайте свій варіант головоломки.

Інформація до проєкту

Поняття про проєктування

 Проєкт передбачає створення ідеї нового виробу, виготовлення його та оформлення відповідної документації.
На першому етапі, організаційно-підготовчому, виконується підготовча робота до виконання творчої роботи та виготовлення виробу: планування; визначається завдання (виріб) для проектування; створюється банк ідей та пропозицій; формулюються вимоги (функціональність, зручність у використанні, безпечність, естетичність, мала вартість, простота виготовлення, оригінальність тощо).
Слід ознайомитися з конструкціями, особливостями функціонування, матеріалами та формами уже створених виробів. Найкраще  вирішити дану проблему допоможуть різноманітні малюнки, фото, схеми та інша графічна інформація.

Подібні вироби за призначенням, на основі яких здійснюють розробку власної конструкції виробу, тобто конструювання, називатимемо виробами-аналогами або моделями-аналогами.
З моделей-аналогів формують банк ідей.
Банк ідей – це набір моделей-аналогів певного виробу, які необхідні для подальшого використання під час конструювання.
Базова модель – модель-аналог з банку ідей, який найбільше відповідає вимогам та береться за основу для вдосконалення.

На конструкторському етапі виконується основна творча діяльність, опираючись на знайдену та опрацьовану інформацію організаційно-підготовчого етапу: вироблення власних ідей щодо створення або зміни конструкції виробу, матеріалів, форми тощо на основі базової моделі та моделей-аналогів; розробка та виконання необхідних зображень для виготовлення виробу, розробка зображень для оздоблення.
Третій етап, технологічний, передбачає виготовлення виробу згідно зображень деталей та виробу, технологічної послідовності виготовлення деталей та виробу в цілому.
Останній етап, заключний. Слід виконати випробування виготовленого виробу на відповідність поставленим вимогам та написати висновок, провести підрахунки витрат на проєкт.

Дріт як конструкційний матеріал

 Металце чиста речовина, що добре проводить електрострум, тепло та блищить. Металами є прості речовини більшості хімічних елементів: залізо, алюміній, міць, золото, срібло, титан, платина, цинк. олово, свинець тощо.

 Сплав – це суміш металів або металів з іншими речовинами, матеріал з металічними властивостями.
  Сталь – це сплав на основі заліза з вмістом Карбону менше 2%.
  Чавун - це сплав заліза з  вмістом Карбону більше 2%.
Крім вуглецю (Карбон) в чавуні є домішки марганцю, сірки, фосфору та кремнію. Сірка та фосфор є шкідливими домішками.
Чавун отримують з залізних руд. Сталь отримують з чавуну шляхом очищення його від зайвих домішок. Також сталі переплавляють з металобрухту.

Дріт – це виріб з металу у вигляді нитки.

Залізо - пластичний і важкий метал сіруватого сріблястого кольору. За поширеністю у природі  посідає друге місце серед металів. Використовується у вигляді різноманітних сплавів.

Алюміній — сріблясто-білий легкий метал, добрий провідник тепла і електрики, пластичний, легко піддається механічній обробці.  Найпоширеніший на Землі метал. Використовується самостійно або у вигляді сплавів для передачі електроенергії, літакобудуванні тощо.

Мідь -  пластичний, важкий  метал червонувато-золотистого кольору (рожевий за відсутності оксидної плівки), добрий провідник тепла і електрики. Застосовується в радіоелектроніці та електротехніці.

Більше про метали та сплави, дріт.

2. Конструкторський етап

Конструкція виробу


3. Технологічний етап

Робоче місце

Основне  обладнання робочого місця для  обробки  металів  -  слюсарний верстак.

Лещата - це пристосування для фіксації та утримування заготовок в необхідному положенні для обробки.

Слюсарні  лещата кріпляться на кришці верстака.  Унаслідок кріплення в лещатах заготовок на їхній поверхні можуть з’являтися  вм’ятини  від  насічок  пластин  сталевих  нагубників. Тому використовують накладні губки, які оберігають оброблену поверхню заготовки від пошкодження.

1 — плита основи, 2 — поворотна плита разом із нерухомою губкою, 3 — фіксуючий гвинт, 4 — змінні накладки губок лещат, 5 — рухома губка лещат, 6 — важіль; 7 — гвинтовий механізм затискання.

 Правила  безпечної роботи з лещатами

1.  Заготовку  закріплювати  надійно

2. Рукоятку гвинта обертають плавно без кидання

3.  Не  вдаряти  по  корпусу  та  по  рукоятці лещат  молотком

4. Не  збільшувати рукоятку (важіль) будь-яким способом

5.  Під  час  вивільнення  заготовки  з  лещат  її  треба  притримувати, щоб  вона не впала і не  завдала травми. Особливо це стосується масивних заготовок.

6.  Після  роботи  слід  очистити  лещата  від  ошурків  та  бруду  спеціальною  щіткою.

7.  Губки лещат  слід  залишати  розсунутими  на  10...15  мм.

 Технологічні операції для обробки сталевого дроту

Зазвичай  заводи  випускають  дріт  у  бухтах.  Для  виготовлення  виробу  необхідно  відрізати  (відкусити)  заготовку  потрібної  довжини за допомогою спеціальних кусачок.
Сталевий  дріт  часто поділяють  на  шматки, надпилюючи  його  ребром  напилка  та  ламаючи.

Сталевий  дріт  випрямляють  киянкою  на  стальній  або  чавунній плиті  або  молотком  на  дерев’яній  підставці. Випрямляти дріт слюсарним молотком на металевій поверхні не можна, оскільки заготовка від цього розплескується,  тобто пошкоджується.

Згинання сталевого дроту виконують в лещатах з використанням оправок (необхідної форми шматки металу) або у пристосуваннях. Пристосування можуть мати різну конструкцію. Поширеним є пристосування планшетного типу. На плоскій поверхні зі сталі вставлені стрижні та упори в необхідному місці. Для полегшення роботи можна застосовувати трубчастий важіль. Для кожного виробу застосовують, як правило, свої пристосування. Інколи пристосування можуть бути універсальними.

4. Заключний етап

Зразок виконання.

 Я виготовив головоломку з дроту, точніше з двох сталевих цвяхів розміром 3х70 мм. Виготовлений виріб відповідає усім поставленим вимогам, адже головоломка розбирається і складається, вона не має гострих країв та швидко виготовляється.

Найважче у технологічному процесі було зігнути та відрегулювати зазор, який має бути трохи меншим, ніж діаметр цвяха.

Якби я ще раз робив такий виріб, то я б краще його зашліфував.


 _________________

____________

_______

___





2019-2020 навчальний рік

  Оцінювання під час карантину

Тести знаходяться тут https://test.edu.vn.ua/test/start/872. Або https://test.edu.vn.ua далі реєструєтесь або обираєте "Анонімний вхід" далі "6 клас" далі "Технологія виготовлення виробів із тонкого листового металу (тренувальний тест)"

Це навчальні тести. їх можна проходити без реєстрації та безліч разів.

Контрольні тести, які можна пройти за реєстрацією  (заповнюєте форму реєстрації)  під своїм ім'ям лише один раз. Результати учитель буде бачити он лайн. Надсилати нікуди нічого не потрібно.

Назва контрольного тесту "Технологія виготовлення виробів із тонкого листового металу (контрольний тест)"



Для оцінки 10-12 слід виконати проект, використовуючи план проекту та інформацію нижче.

План проекту


Завантажити план виконання проекту у форматі docx



Проект №5 Дрібний аксесуар з деревини

Зараз в наш час дуже стильно мати виріб який би був виготовлений власноруч. Переглянувши різні варіанти виробів в мережі Інтернет я вирішив виготовити брелок з деревини, який може бути аксесуаром, сувеніром та подарунком. Це зараз брелок - брязкальця. А в ХVIII столітті мати маленьку прикрасу на ланцюжку було дуже престижно. Саме слово "брелок" французького походження і означає невелика прикраса-підвіска на годинниковому ланцюжку або браслеті.  У XX столітті брелоки мали виключно утилітарне призначення і стали використовуватися в якості підвіски для ключів, яка утримувала їх в єдиній зв’язці.
  Банк ідей



З таблиці виберіть вимоги, які є актуальними до виробу

функціональність
зручність у використанні
безпечність
естетичність
наявність оздоблення
міцність конструкції
мала вартість
оригінальність конструкції
оригінальність форми
відповідність традиціям
простота конструкції
екологічність
простота виготовлення
довговічність

Інформація до проекту: поняття про деревину, традиційна деревообробка українців, оздоблення виробів з деревини
Деревина – це конструкційний матеріал, який отриманий з дерев. Дерево – це форма багаторічної рослини зі значним переважанням міцного стовбура. З дерева відділяють колоду, яку за допомогою спеціальних пил розпилюють вздовж на пиломатеріали прямокутної або квадратної форми: дошки та бруски. З висушених пиломатеріалів виготовляють вироби. Кожне дерево має деревину з набором властивостей. Є листяні та хвойні породи, м’які та тверді породи, є деревина з білим, коричневим, рожевим та іншим забарвленням, смугаста та однорідна.
Найбільше використовується ділової деревини в будівництві. Друге місце посідає транспорт (особливо залізничний), третє — вугільна і гірничорудна промисловість. Крім того, деревину широко використо­вують у машинобудуванні, целюлозно-паперовій та меблевій промис­ловості. У народному господарстві широко застосовуються матеріали, що їх дістають в результаті обробки натуральної деревини тис­ком при підвищених температурах, просочуванням зв’язуючими речовина­ми, склеюванням тощо. До них належать: листові деревні матеріали (фа­нера, деревостружкові і деревоволокнисті плити), деревні пластики і деревні пластмаси.
Значна територія України вкрита лісами, які є сировиною для отримання деревини. Тому ці території і стали значними осередками деревообробництва. Майстри виготовляли традиційні вироби: посуд, бочки, побутові предмети, знаряддя праці, іграшки та забавки, транспортні засоби тощо. Такі вироби призначалися як для споживання на тій же території так і для продажу туди, де деревини було обмаль і вона цінувалася більше. Більшість виробів виготовлялися з оздобленням. Оздоблювали різними способами: розписом, випалюванням, різьбленням, вставками тощо. Найбільш поширеним є різьблення. Відомим та оригінальним є гуцульське та яворівське різьблення, які поширені на Заході нашої держави.

Вади деревини
Недоліки деревини: важкість транспортування, мінливість механіч­них властивостей, висока гігроскопічність, легка займистість, здатність загнивати.
 До переваг деревини відносять: відтворюваність, міцність при ма­лому об'ємі й масі, опірність ударним і вібраційним навантаженням, високі теплоізоляцій­ні властивості, опірність дії кислот і газів, технологічність (здатність склеюватися, легко оброблятися і т. д.).
Переваги деревини і можливість послаблення багатьох недоліків після відповідної обробки зумовили її надзвичайно широке застосу­вання у народному господарстві.
 Недоліками  деревини являються деякі її вади. Всі вони обмежують використання деревини в промисловому  виробництві, але можуть виявитися цінними при виготовленні декоративних виробів: сучки, тріщини,  вади форми стовбура, вади будови деревини,  грибкові  ураження,   біологічні пошкодження,   інорідні включення, механічні пошкодження.




 Правила безпечної роботи та поведінки у майстерні

Навчальні майстерні є приміщеннями з підвищеними ризиком отримати травму через насиченість верстатами та іншими обладнанням для виконання роботи з великою кількістю виступаючих рукояток та інших частин. Для виконання робіт на робочому місці використовують гострі або важкі інструменти, якими можна поранитися або поранити однокласника.

_____________________
____________
______

Проект №4 Міні інсталяція з сокирками

План проекту


Завантажити план виконання проекту у форматі docx

Банк ідей до міні інсталяції з сокирками
Сокирки


Також скористайтеся сервісом Google

 Інсталяції

Кресленик сокирки за зразком учителя
(Виконати максимально точно ескіз у зошиті за креслеником, звернути увагу на товщину ліній, розташування чисел, стрілки)

Тести для перевірки знань

 з технології обробки листового металу

Тести можна проходити безліч разів. Після проходження тестів можете подивитися правильні відповіді.

Перейти до тестів он-лайн
 _____________________
____________
______

Проект №3

Серветниця

  Банк ідей серветниці з листового металу


Завантажити банк ідей у форматі docx

 Теоретичний мінімум до проекту

Он лайн урок. Технологія різання листового металу ножицями



Тести для перевірки знань

 з технології обробки листового металу

Тести можна проходити безліч разів. Після проходження тестів можете подивитися правильні відповіді.

Перейти до тестів он-лайн
 _____________________
____________
______

Проект №2

Банк ідей для проекту "Декоративна квітка"


 Формат docx.
Завантажити банк ідей до проекту

Тонкі листи виготовляють  зі  сталі або інших металів  з  розпечених зливків  металів  їх прокатуванням  на спеціальних машинах  -   прокатних станах.
Прокатний стан -  це система обладнання,  у якому заготовці з металу під тиском  надають певної форми та розмірів поперечного перерізу.
Листову сталь завтовшки 0,2...0,5 мм називають жерстю.

Жерсть чорна - без покриття.
Біла жерсть - покрита оловом (консервні банки).
Оцинкована жерсть - покрита цинком.

Властивості конструкційних матеріалів з металів та сплавів

До  механічних  властивостей  належить  здатність  конструкційних матеріалів  витримувати  зовнішнє  навантаження  або  руйнуватися  від його  дії.
Міцність -   властивість,  що характеризує  стійкість конструкційного  матеріалу  проти  руйнування.
Твердість  -   здатність  матеріалу чинити  опір  проникненню  в  нього іншого  твердого  тіла,  наприклад  знарядь  обробки  (ножиць,  свердел,  інших  різальних  інструментів).
Пружність  -   властивість  матеріалу  змінювати  свою  форму  та  відновлювати  її  після  припинення дії  навантаження.
Пластичність – властивість матеріалу змінювати свою форму та залишати її після припинення дії навантаження.


 Поняття про метод біоформ та його застосування

Наука  про  використання  біологічних  особливостей  живої природи для конструювання виробів та вдосконалення технологій називається біонікою.

Цінність багатьох виробів підвищується, якщо вони мають оригінальну форму, яка відрізняє їх від усіх інших виробів. Одним із способів творення оригінальної, нової форми є запозичення з живої природи форм, кольорів, конструкцій. Такі форми виробів називають біоформами. Декоративна квітка і є  зразком застосування біоформ під час конструювання виробів.



Поняття про масштаб та розміри

Розміри на кресленнях позначають розмірними числами на розмірних лініях. Лінійні розміри, які позначають величини прямолінійних елементів предмета (довжину, ширину, товщину), подають у міліметрах, але позначення одиниці вимірювання не вказують.
Масштаб – це відношення лінійних розмірів зображення на кресленні, до відповідних розмірів предмета. Збільшення 2:1, зменшення 1:2, натуральна величина 1:1.


______________________
____________
______

  Проект №1

Головоломка з дроту

Банк ідей


Додайте свій варіант головоломки.

Конструкція виробу

Етапи проектування

Проект передбачає створення ідеї нового виробу, виготовлення його та оформлення відповідної документації.
На першому етапі, організаційно-підготовчому, виконується підготовча робота до виконання творчої роботи та виготовлення виробу: планування; визначається завдання (виріб) для проектування; створюється банк ідей та пропозицій; формулюються вимоги (функціональність, зручність у використанні, безпечність, естетичність, мала вартість, простота виготовлення, оригінальність тощо).
Слід ознайомитися з конструкціями, особливостями функціонування, матеріалами та формами уже створених виробів. Найкраще  вирішити дану проблему допоможуть різноманітні малюнки, фото, схеми та інша графічна інформація.
Подібні вироби за призначенням, на основі яких здійснюють розробку власної конструкції виробу, тобто конструювання, називатимемо виробами-аналогами або моделями-аналогами.
З моделей-аналогів формують банк ідей.
Банк ідей – це набір моделей-аналогів певного виробу, які необхідні для подальшого використання під час конструювання.
Базова модель – модель-аналог з банку ідей, який найбільше відповідає вимогам та береться за основу для вдосконалення.
На конструкторському етапі виконується основна творча діяльність, опираючись на знайдену та опрацьовану інформацію організаційно-підготовчого етапу: вироблення власних ідей щодо створення або зміни конструкції виробу, матеріалів, форми тощо на основі базової моделі та моделей-аналогів; розробка та виконання необхідних зображень для виготовлення виробу, розробка зображень для оздоблення.
Третій етап, технологічний, передбачає виготовлення виробу згідно зображень деталей та виробу, технологічної послідовності виготовлення деталей та виробу в цілому.
Останній етап, заключний. Слід виконати випробування виготовленого виробу на відповідність поставленим вимогам та написати висновок, провести підрахунки витрат на проект.

Дріт – це виріб з металу у вигляді нитки.
Метал – це чиста речовина, що добре проводить електрострум, тепло та блищить.
Сталь – це сплав на основі заліза з вмістом Карбону до 2%.
Сплав – це матеріал з металічними властивостями, суміш металів або металів з іншими речовинами.

Зазвичай  заводи  випускають  дріт  у  бухтах.  Для  виготовлення  виробу  необхідно  відрізати  (відкусити)  заготовку  потрібної  довжини за допомогою спеціальних кусачок.
Сталевий  дріт  часто поділяють  на  шматки, надпилюючи  його  ребром  напилка  та  ламаючи.
Сталевий  дріт  випрямляють  киянкою  на  стальній  або  чавунній плиті  або  молотком  на  дерев’яній  підставці. Випрямляти дріт слюсарним молотком на металевій поверхні не можна, оскільки заготовка від цього розплескується,  тобто пошкоджується.
Згинання сталевого дроту виконують в лещатах з використанням оправок (необхідної форми шматки металу) або у пристосуваннях. Пристосування можуть мати різну конструкцію. Поширеним є пристосування планшетного типу. На плоскій поверхні зі сталі вставлені стрижні та упори в необхідному місці. Для полегшення роботи можна застосовувати трубчастий важіль. Для кожного виробу застосовують, як правило, свої пристосування. Інколи пристосування можуть бути універсальними.

 _________________

____________

_______

___

_


1 коментар:
